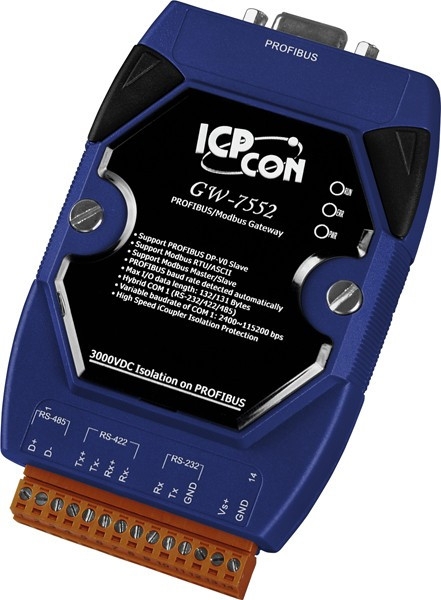

Шлюз ICP DAS GW-7552-B

Шлюз ICP DAS GW-7552-B представляет собой высокоэффективное устройство, разработанное для обеспечения бесшовной интеграции промышленных сетей PROFIBUS DP и Modbus. Этот шлюз позволяет мастер-устройствам PROFIBUS получать доступ к устройствам Modbus, таким как ПЛК, датчики и модули ввода/вывода, значительно упрощая построение комплексных систем автоматизации.

Основное назначение шлюза ICP DAS GW-7552-B — выступать в качестве ведомого устройства (Slave) в сети PROFIBUS DP, одновременно функционируя как мастер или ведомое устройство (Master/Slave) в сети Modbus RTU/ASCII. Это обеспечивает гибкость и универсальность при подключении различного оборудования.

Устройство выполнено в прочном пластиковом корпусе и предназначено для монтажа на DIN-рейку, что делает его удобным для использования в промышленных условиях. Для настройки и конфигурации шлюза ICP DAS GW-7552-B предусмотрено специальное программное обеспечение, что упрощает его внедрение в существующие системы.

Основные технические характеристики шлюза ICP DAS GW-7552-B:

• Интерфейс PROFIBUS:
  • Протокол: PROFIBUS DP-V0 Slave
  • Скорость передачи данных: Автоматическое определение, поддержка от 9.6 кбит/с до 12 Мбит/с (включая 9.6, 19.2, 45.45, 93.75, 187.5, 500, 1500, 3000, 6000, 12000 кбит/с)
  • Максимальная длина входных данных: 132 байта
  • Максимальная длина выходных данных: 131 байт
  • Настройка адреса: 0-126, устанавливается DIP-переключателем
  • Гальваническая изоляция: 3000 В постоянного тока со стороны PROFIBUS
  • Разъем: 9-контактный D-Sub (гнездо)
• Интерфейс Modbus (COM1):
  • Режимы работы: Master/Slave
  • Форматы: RTU/ASCII
  • Тип порта: Гибридный RS-232/422/485 с функцией "Self Tuner"
  • Скорость передачи данных: 2.4, 4.8, 9.6, 19.2, 38.4, 57.6, 115.2 кбит/с
  • Формат данных: 7/8 бит данных, без/нечетный/четный паритет, 1/2 стоп-бит
  • Разъем: Клеммная колодка
• Процессор и память:
  • ЦПУ: 80186, 80 МГц или совместимый
  • EEPROM: 16 КБ
  • Flash-память: 512 КБ
  • SRAM: 512 КБ
  • Сторожевой таймер (Watchdog): Встроенный
• Индикация:
  • Светодиодные индикаторы: PWR (питание), ERR (ошибка), RUN (работа)
• Питание:
  • Входное напряжение: 10-30 В постоянного тока
  • Потребляемая мощность: 2.5 Вт
• Условия эксплуатации:
  • Рабочая температура: От -25 до 75 °C
  • Температура хранения: От -30 до 85 °C
  • Влажность: 5-95% относительной влажности, без конденсации
• Конструкция:
  • Корпус: Пластиковый
  • Монтаж: На DIN-рейку
  • Габариты (Ш x Г x В): 72 x 33 x 119 мм
  • Вес: 0.23 кг (без упаковки), 0.3 кг (в упаковке)
