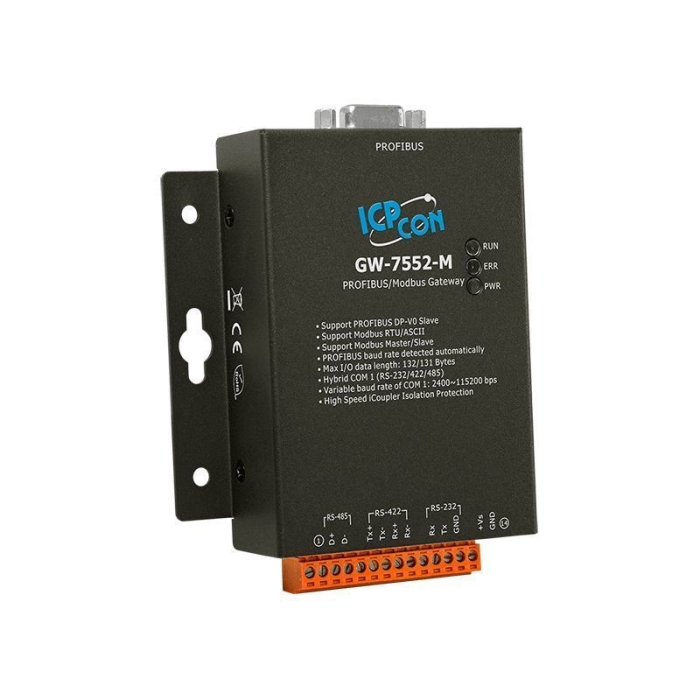

Шлюз ICP DAS GW-7552-M

Шлюз ICP DAS GW-7552-M представляет собой высокоэффективное решение для интеграции промышленных сетей, позволяя устройствам с протоколом Modbus RTU/ASCII взаимодействовать с системами, использующими PROFIBUS DP. Этот шлюз разработан как ведомое устройство PROFIBUS DP, что позволяет мастеру PROFIBUS получать доступ к различным Modbus-устройствам, таким как ПЛК, программируемые контроллеры, датчики и модули сбора данных серии ICP DAS M-7000.

Благодаря металлическому корпусу, Шлюз ICP DAS GW-7552-M обеспечивает повышенную надежность и долговечность в суровых промышленных условиях. Устройство поставляется с удобным программным обеспечением для настройки, которое упрощает конфигурирование и позволяет пользователям легко интегрировать свои Modbus-устройства в сеть PROFIBUS.

Шлюз поддерживает как режим мастера, так и режим ведомого устройства Modbus, а также форматы RTU и ASCII, что делает его универсальным решением для различных промышленных задач. Он идеально подходит для применения в промышленной автоматизации, автоматизации производства и автоматизации технологических процессов.

Основные технические характеристики Шлюза ICP DAS GW-7552-M:

• Протоколы: PROFIBUS DP (DP-V0 Slave), Modbus RTU/ASCII (Master/Slave).
• Интерфейсы: 1x PROFIBUS DP (9-контактный D-Sub, гнездо), 1x гибридный COM-порт (RS-232/422/485 с функцией "Self Tuner").
• Скорость передачи PROFIBUS: Автоматическое определение, до 12 Мбит/с (поддерживаемые скорости: 9.6, 19.2, 45.45, 93.75, 187.5, 500 кбит/с; 1.5, 3, 6, 12 Мбит/с).
• Скорость передачи COM-порта: От 2.4 до 115.2 кбит/с.
• Формат данных COM-порта: 7/8 бит данных, без/нечетный/четный паритет, 1/2 стоп-бита.
• Максимальная длина входных данных PROFIBUS: 128/132 байта.
• Максимальная длина выходных данных PROFIBUS: 131 байт.
• Изоляция: 3000 В постоянного тока на стороне PROFIBUS, высокоскоростной оптоизолятор iCoupler.
• Защита от электростатического разряда (ESD): 4 кВ.
• Питание: 10 ~ 30 В постоянного тока.
• Потребляемая мощность: 2.5 Вт.
• Рабочая температура: От -25°C до +75°C.
• Температура хранения: От -30°C до +85°C.
• Влажность: 5% ~ 95% относительной влажности (без конденсации).
• Корпус: Металлический.
• Монтаж: На DIN-рейку.
• Размеры (Ш x Г x В): 72 мм x 33 мм x 119 мм.
• Вес: 0.5 кг.
• Процессор: 80186, 80 МГц или совместимый.
• Память: 512 КБ SRAM, 512 КБ Flash, 16 КБ EEPROM.
• Индикаторы: Светодиоды PWR, ERR, RUN.
