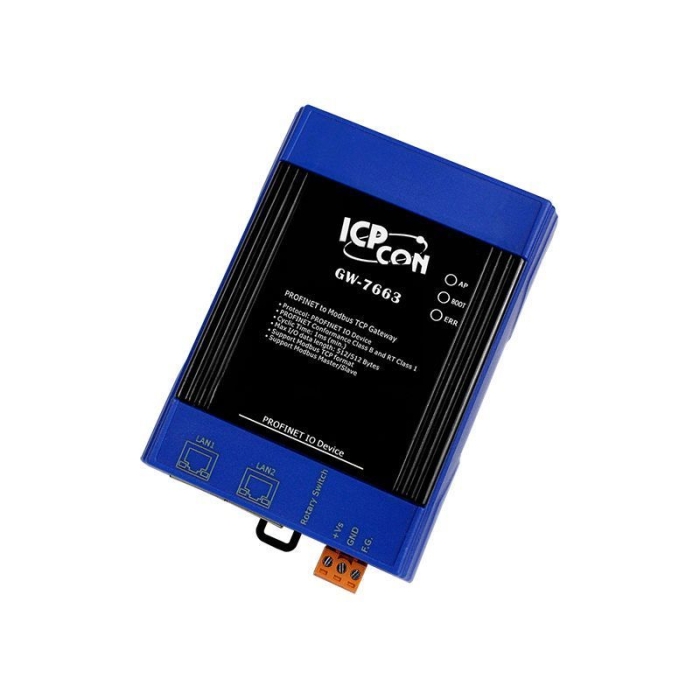

Шлюз ICP DAS GW-7663

Шлюз ICP DAS GW-7663 представляет собой высокоэффективное решение для интеграции промышленных сетей, обеспечивая бесшовное взаимодействие между устройствами, работающими по протоколам PROFINET и Modbus TCP. Это устройство специально разработано для функционирования в качестве PROFINET IO-устройства, позволяя контроллерам PROFINET получать доступ и управлять оборудованием Modbus TCP, таким как программируемые логические контроллеры (ПЛК), датчики и модули ввода/вывода.

Благодаря поддержке режимов Modbus Master (Client) и Slave (Server), шлюз ICP DAS GW-7663 обеспечивает гибкость в различных конфигурациях системы. Он позволяет легко интегрировать существующие Modbus-устройства в PROFINET-сеть, защищая инвестиции в уже установленное оборудование. Для удобства настройки и диагностики поставляется специальное программное обеспечение, которое упрощает конфигурирование устройства, тестирование работы и ведение журнала обмена данными.

Основные технические характеристики ICP DAS GW-7663:

Протокол PROFINET: PROFINET IO Device.

Классы соответствия PROFINET: Class B и RT Class 1.

Время цикла: 1 мс (минимум).

Максимальная длина данных ввода/вывода: 512/512 байт.

Порты Ethernet: 2 x RJ-45, 10/100Base-TX с функцией Auto-negotiating и Auto MDI/MDI-X, встроенный 2-портовый коммутатор.

Поддерживаемые Ethernet-сервисы: ICMP, IGMP, ARP, DHCP, TELNET, TFTP, SNMP, VLAN Priority Tagging.

Поддерживаемые PROFINET-сервисы: RTC, RTA, CL-RPC, DCP, LLDP, I&M.

Поддержка Modbus TCP: Режимы Master (Client) и Slave (Server).

Максимальное количество Modbus-серверов (в режиме Client): 8.

Максимальное количество Modbus-клиентов (в режиме Server): 4.

Процессор: 32-битное ядро CPU.

Память: RAM 32 МБ, Flash 4 МБ, EEPROM 8 КБ.

Сторожевой таймер: Встроенный в CPU.

Защита от электростатического разряда (ESD): 4 кВ (согласно IEC 61000-4-2).

Диапазон входного напряжения: От +10 до +30 В постоянного тока (нерегулируемое).

Потребляемая мощность: 3.4 Вт.

Диапазон рабочих температур: От -25°C до +75°C.

Диапазон температур хранения: От -30°C до +80°C.

Рабочая влажность: От 10% до 90% относительной влажности, без конденсации.

Светодиодные индикаторы: AP, BOOT, ERR, Status.

Монтаж: На DIN-рейку.

Габаритные размеры (ШxГxВ): 42 x 76 x 110 мм.

Материал корпуса: Пластик.
