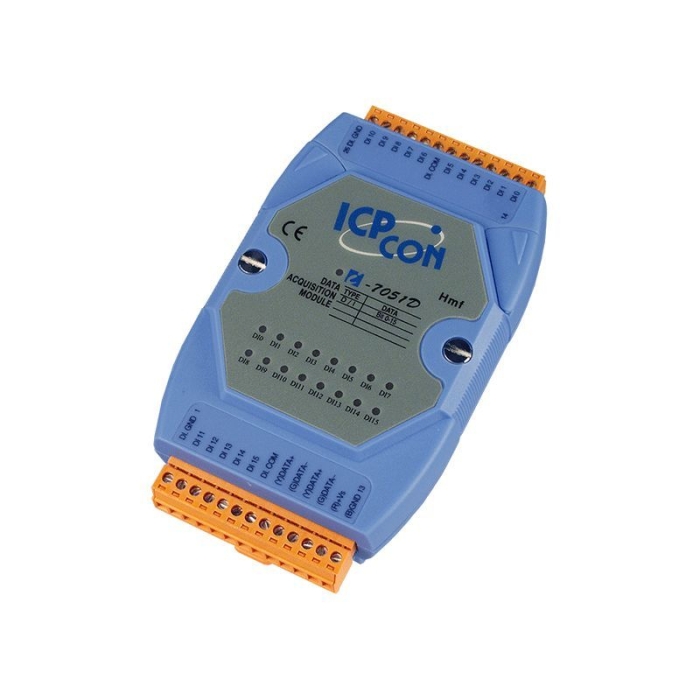

Модуль ICP DAS I-7051D

Модуль ICP DAS I-7051D представляет собой 16-канальный модуль дискретного ввода, разработанный для систем сбора данных и промышленной автоматизации. Он обеспечивает надежное и точное считывание дискретных сигналов, таких как состояние датчиков, кнопок или переключателей. Одной из ключевых особенностей модуля является наличие оптической изоляции, что гарантирует защиту подключенного оборудования от помех и перенапряжений, а также повышает стабильность работы системы в промышленных условиях. Встроенная индикация на каждом канале позволяет визуально контролировать состояние входных сигналов, упрощая диагностику и пусконаладочные работы.

Модуль ICP DAS I-7051D поддерживает как сухой, так и мокрый контакт, что делает его универсальным решением для различных типов датчиков и устройств. Каналы дискретного ввода могут также использоваться как 16-битные счетчики с максимальной частотой до 100 Гц, что расширяет функциональность модуля для задач подсчета импульсов. Связь с управляющими системами осуществляется по интерфейсу RS-485, поддерживающему протокол DCON, а некоторые версии модуля (M-7051D) также поддерживают Modbus RTU.

Модуль обладает широким диапазоном рабочих температур от -25°C до +75°C, что позволяет использовать его в жестких промышленных условиях. Защита от электростатического разряда (ESD) до ±4 кВ и изоляция до 3750 В постоянного тока обеспечивают высокую надежность и долговечность устройства. Корпус модуля выполнен из пластика и предусматривает монтаж на DIN-рейку или на стену, что обеспечивает гибкость при установке.

Основные технические характеристики Модуля ICP DAS I-7051D:

• Количество каналов дискретного ввода: 16.
• Тип входа: Сухой контакт (Source), Мокрый контакт (Sink/Source).
• Напряжение изоляции: 3750 В постоянного тока (оптическая изоляция).
• Индикация: 16 светодиодных индикаторов состояния каналов.
• Интерфейс связи: RS-485.
• Протокол связи: DCON (некоторые версии также Modbus RTU).
• Напряжение питания: 10 ~ 30 В постоянного тока.
• Потребляемая мощность: 1.5 Вт (для I-7051D).
• Уровень логического "0": 0 ~ 4 В постоянного тока.
• Уровень логической "1": 10 ~ 50 В постоянного тока.
• Максимальная частота счетчика: 100 Гц.
• Разрядность счетчика: 16 бит (до 65535).
• Минимальная длительность импульса: 5 мс.
• Защита от перенапряжения: ±70 В постоянного тока.
• Рабочая температура: От -25°C до +75°C.
• Защита от электростатического разряда (ESD): ±4 кВ.
• Габаритные размеры: 123 x 72 x 35 мм (ВxШxГ).
• Вес: 0.15 кг (нетто).
• Монтаж: На DIN-рейку, на стену.
• Сторожевой таймер: Аппаратный, программный.
