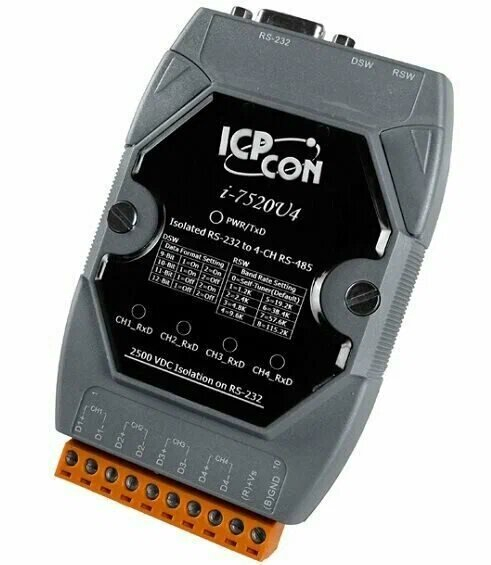

Преобразователь ICP DAS I-7520U4-G

Преобразователь ICP DAS I-7520U4-G представляет собой высокоэффективное решение для организации промышленных сетей связи. Этот изолированный активный концентратор (хаб) обеспечивает надежное преобразование интерфейса RS-232 в четыре независимых канала RS-485, что делает его идеальным для построения звездообразных топологий в системах автоматизации и сбора данных.

Устройство разработано для обеспечения стабильной и защищенной передачи данных, даже в условиях повышенных электрических помех. Каждый из четырех выходных каналов RS-485 оснащен индивидуальным драйвером, что гарантирует одновременную и бесперебойную передачу данных от ведущего устройства ко всем подключенным периферийным устройствам.

Преобразователь ICP DAS I-7520U4-G обладает функцией защиты от короткого замыкания, которая автоматически отключает неисправный канал, изолируя его и предотвращая сбои в работе всей коммуникационной системы. Для повышения качества передачи данных на длинных или подверженных потерям линиях, а также в условиях сильных электрических шумов, предусмотрена возможность подключения оконечных резисторов 120 Ом для каждого канала, активируемых перемычкой.

Основные технические характеристики:

• Тип преобразователя: Изолированный активный концентратор RS-232 в RS-485.
• Входные порты: 1 канал RS-232 (TxD, RxD, GND).
• Выходные порты: 4 независимых канала RS-485 (Data+, Data-).
• Гальваническая изоляция: 2.5 кВ (на стороне RS-232).
• Скорость передачи данных:
  • Режим Self-Tuner: от 300 до 115200 бит/с.
  • Фиксированная скорость: от 1200 до 115200 бит/с.
• Оконечные резисторы: 120 Ом для каждого канала (выбираются перемычкой, по умолчанию отключены).
• Защита: От короткого замыкания на каналах RS-485.
• Индикация: 6 светодиодных индикаторов для статуса питания и активности сети (TxD/RxD).
• Входное напряжение питания: от +10 В постоянного тока до +30 В постоянного тока (без изоляции).
• Потребляемая мощность: 1.2 Вт.
• Материал корпуса: Пластик (серый).
• Размеры (Ш x Г x В): 72 мм x 35 мм x 118 мм.
• Монтаж: На DIN-рейку.
• Рабочая температура: от -25 °C до +75 °C.
• Температура хранения: от -30 °C до +75 °C.
• Влажность: от 10% до 90% относительной влажности (без конденсации).
• Максимальное расстояние передачи по RS-485: до 1200 м при 9.6 кбит/с; до 400 м при 115.2 кбит/с.
