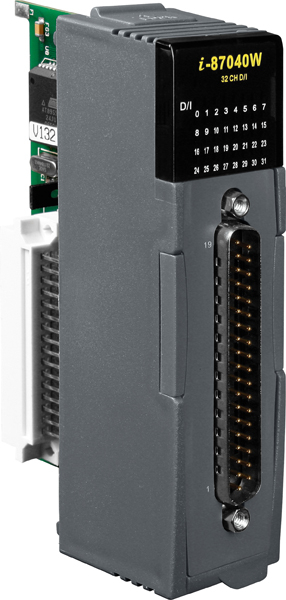

Модуль ICP DAS I-87040W-G

Модуль ICP DAS I-87040W-G представляет собой высокофункциональное решение для сбора цифровых данных, разработанное для применения в различных системах автоматизации. Этот 32-канальный модуль дискретного ввода с изоляцией обеспечивает надежное и точное считывание сигналов, что делает его идеальным выбором для задач, требующих высокой стабильности и защиты от помех.

Модуль ICP DAS I-87040W-G оснащен фотогальванической изоляцией для каждого канала, что гарантирует защиту подключенного оборудования от электрических шумов и перенапряжений, а также предотвращает возникновение земляных петель. Пользователь может выбрать входной тип "сток" (Sink) или "источник" (Source) путем соответствующего подключения проводки, что обеспечивает гибкость в интеграции с различными типами датчиков и устройств. Все 32 канала могут быть использованы как 16-битные счетчики, что расширяет функциональность модуля для задач подсчета импульсов или событий. Для удобства мониторинга состояния каждого канала предусмотрены 32 светодиодных индикатора, а также один индикатор состояния питания и связи. Модуль также включает встроенную защиту от электростатического разряда (ESD) 4 кВ и внутримодульную изоляцию 3750 В постоянного тока, что повышает его надежность в промышленных условиях.

Основные технические характеристики:

• Количество каналов: 32 дискретных входа.
• Тип входа: Мокрый контакт (Wet Contact), выбираемый тип "сток" (Sink) или "источник" (Source).
• Уровень напряжения "ВКЛ" (ON): от +3.5 В постоянного тока до +30 В постоянного тока.
• Уровень напряжения "ВЫКЛ" (OFF): максимум +1 В постоянного тока.
• Изоляция: Фотогальваническая изоляция, внутримодульная изоляция 3750 В постоянного тока.
• Функция счетчика: Все каналы могут использоваться как 16-битные счетчики.
• Максимальная частота входного сигнала для счетчика: 100 Гц.
• Минимальная ширина импульса для счетчика: 5 мс.
• Защита от электростатического разряда (ESD): ±4 кВ (контакт), ±8 кВ (воздух) согласно IEC 61000-4-2.
• Индикация: 32 светодиодных индикатора состояния каналов ввода/вывода, 1 светодиод состояния питания и связи.
• Интерфейс связи: Последовательная шина RS-485.
• Протокол связи: DCON.
• Скорость передачи данных: от 1200 до 115200 бит/с.
• Сторожевой таймер: Аппаратный (1.6 секунды) и программируемый для связи.
• Максимальное энергопотребление: 1.6 Вт.
• Диапазон рабочих температур: от -25 °C до +75 °C.
• Габаритные размеры (Ш x Д x В): 30 x 85 x 115 мм.
• Материал корпуса: Пластик.
• Соответствие стандартам: RoHS.
