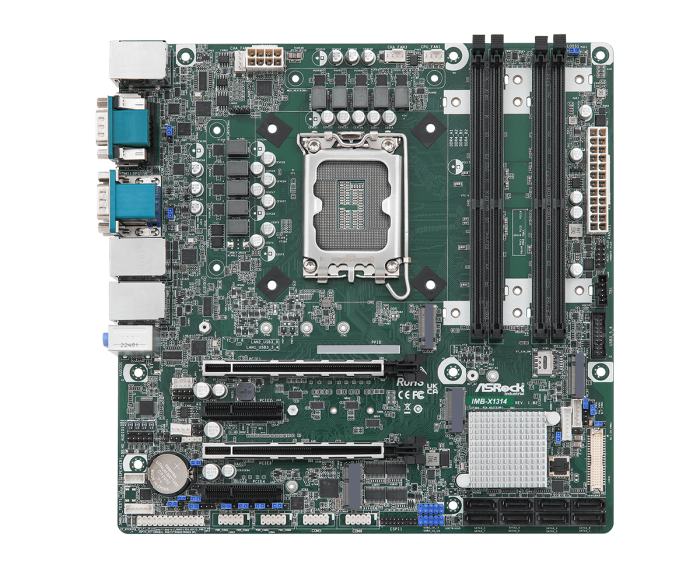

Материнская плата Asrock IMB-X1314 WH

Материнская плата Asrock IMB-X1314 WH — это высокопроизводительное решение формата Micro ATX, разработанное для широкого спектра промышленных и встраиваемых систем, требующих надежности и обширных возможностей подключения. Эта модель идеально подходит для создания мощных рабочих станций, серверов и специализированных устройств благодаря поддержке современных процессоров Intel и богатому набору интерфейсов.

Основой Asrock IMB-X1314 WH является сокет LGA1700, который обеспечивает совместимость с процессорами Intel Core 14-го, 13-го и 12-го поколений (Raptor Lake-S Refresh/Raptor Lake-S/Alder Lake-S), а также с процессорами Intel Core Series 2 (Bartlett Lake-S), Celeron, Pentium и Xeon с тепловым пакетом до 125 Вт. Чипсет Intel W680 гарантирует стабильную работу и широкие функциональные возможности. Плата поддерживает до 128 ГБ оперативной памяти DDR4 с частотой 3200 МГц через четыре 288-контактных слота Long-DIMM, с возможностью использования модулей ECC и non-ECC для обеспечения целостности данных.

Asrock IMB-X1314 WH предлагает впечатляющие возможности для подключения периферийных устройств и расширения системы. Она оснащена тремя сетевыми портами Intel 2.5 Gigabit LAN для высокоскоростного и надежного сетевого соединения, а также шестью COM-портами (четыре RS-232 и два RS-232/422/485) для работы с промышленным оборудованием. Для подключения USB-устройств предусмотрено 12 портов, включая один USB 3.2 Gen2x2 Type-C, пять USB 3.2 Gen2, два USB 3.2 Gen1 и четыре USB 2.0. Подсистема хранения данных включает восемь портов SATA3 (6 Гбит/с) с поддержкой RAID 0/1/5/10 (Intel VMD RAID), а также несколько слотов M.2 для высокоскоростных накопителей и модулей беспроводной связи.

Для вывода изображения Asrock IMB-X1314 WH поддерживает одновременное подключение до четырех дисплеев через порты HDMI 2.0b, DisplayPort 1.4a, VGA и LVDS, что делает ее идеальным выбором для систем видеонаблюдения, цифровых вывесок и многоэкранных рабочих мест. Встроенный аудиоконтроллер Realtek ALC897 HD обеспечивает качественное звуковое сопровождение.

Основные технические характеристики:

• Форм-фактор: Micro ATX (24.4 см x 24.4 см)
• Сокет: LGA1700
• Чипсет: Intel W680
• Поддерживаемые процессоры: Intel Core Processor Series 2 (Bartlett Lake-S), 14-го/13-го/12-го поколений (Raptor Lake-S Refresh/Raptor Lake-S/Alder Lake-S), Celeron, Pentium, Xeon (до 125 Вт)
• Оперативная память: 4 x 288-pin Long-DIMM DDR4 3200 МГц, до 128 ГБ (32 ГБ на DIMM), поддержка ECC/non-ECC
• Видеовыходы:
  • 1 x HDMI 2.0b (до 4096 x 2160@60 Гц)
  • 1 x DisplayPort 1.4a (до 4096 x 2160@60 Гц)
  • 1 x VGA (до 1920 x 1200@60 Гц)
  • 1 x LVDS (Dual channel 24 bit, до 1920 x 1200@60 Гц)
  • Поддержка до четырех дисплеев одновременно
• Сетевые контроллеры: 3 x Intel 2.5 Gigabit LAN (контроллер Intel I225LM для LAN1)
• COM-порты: 6 (4 x RS-232, 2 x RS-232/422/485)
• USB-порты:
  • Внешние: 1 x USB 3.2 Gen2x2 Type-C, 5 x USB 3.2 Gen2, 2 x USB 3.2 Gen1, 4 x USB 2.0
  • Внутренние коннекторы: 2 x USB 3.2 Gen1 (1 заголовок), 4 x USB 2.0 (2 заголовка)
• SATA-порты: 8 x SATA3 (6 Гбит/с), поддержка Intel VMD RAID 0/1/5/10
• Слоты расширения PCIe:
  • 1 x PCIe x16 (Gen4)
  • 1 x PCIe x8 (Gen4)
  • 2 x PCIe x4 (Gen4)
• Слоты M.2:
  • 1 x M.2 Key E (2230) с PCIe x1, USB 2.0 и CNVi для беспроводных модулей
  • 1 x M.2 Key B (3042/3052) с PCIe x1, USB 3.2 Gen1, USB 2.0 и SIM для модулей 4G/5G
  • 2 x M.2 Key M (1 x до 25110 с PCIe x4 Gen4 для SSD; 1 x 2242/2260/2280 с PCIe x4 Gen3 для SSD)
• Аудио: Realtek ALC897 HD Audio
• TPM: TPM 2.0 (встроенный IC)
• Питание: ATX PWR (24+8 Pin)
• Рабочая температура: от -20ºC до 70ºC
