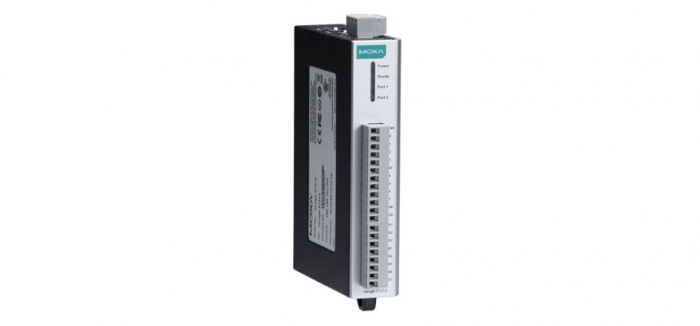

Модуль MOXA ioLogik E1214

Модуль MOXA ioLogik E1214 представляет собой высокоэффективный Ethernet I/O сервер, разработанный для надежного сбора данных и управления в промышленных условиях. Этот компактный модуль оснащен 6 дискретными входами (DI) и 6 релейными выходами, а также двумя портами Ethernet 10/100 Мбит/с, что делает его идеальным решением для построения распределенных систем ввода-вывода и интеграции в существующие промышленные сети.

Модуль MOXA ioLogik E1214 обеспечивает гибкость подключения благодаря встроенному двухпортовому Ethernet-коммутатору, который поддерживает топологию "гирляндная цепь" (daisy-chain). Это значительно упрощает развертывание сети, сокращает количество необходимого оборудования (например, дополнительных коммутаторов) и снижает затраты на кабельную инфраструктуру. Он поддерживает множество промышленных протоколов, включая Modbus TCP Server и EtherNet/IP Adapter, а также протоколы для IT-инженеров, такие как SNMP и RESTful API, что позволяет легко интегрировать его как в операционные, так и в информационные системы.

Благодаря прочному пластиковому корпусу и широкому диапазону рабочих температур от -10 до +60°C, Модуль MOXA ioLogik E1214 подходит для эксплуатации в различных промышленных средах. Он поддерживает как сухие, так и мокрые контакты для дискретных входов, обеспечивая универсальность подключения датчиков, а его релейные выходы способны коммутировать токи до 5А при различных напряжениях.

Основные технические характеристики:

• Тип устройства: Ethernet I/O сервер
• Количество дискретных входов (DI): 6 каналов
• Тип дискретных входов: Сухой контакт, Мокрый контакт (NPN/PNP)
• Уровень логического "0" (мокрый контакт): 0~3 В постоянного тока
• Уровень логической "1" (мокрый контакт): 10~30 В постоянного тока
• Изоляция дискретных входов: 3000 В постоянного тока
• Частота счетчика: До 250 Гц
• Количество релейных выходов: 6 каналов
• Тип релейных выходов: Электромеханическое реле (Форма А, нормально разомкнутые)
• Максимальный коммутируемый ток реле: 5 А при 30 В постоянного тока, 250 В переменного тока, 110 В переменного тока (резистивная нагрузка)
• Механическая износостойкость реле: 5 000 000 переключений
• Электрическая износостойкость реле: 100 000 переключений (при 5 А резистивной нагрузке)
• Порты Ethernet: 2 x 10/100BaseT(X) (разъем RJ45)
• Промышленные протоколы: Modbus TCP Server, EtherNet/IP Adapter
• Протоколы управления: SNMPv1/v2c, RESTful API, HTTP, DHCP Client, BOOTP, TCP/IP, UDP
• Входное напряжение питания: 12~36 В постоянного тока
• Потребление тока: 188 мА при 24 В постоянного тока
• Рабочая температура: от -10 до +60°C
• Температура хранения: от -40 до +85°C
• Рабочая влажность: 5~95% относительной влажности (без конденсации)
• Материал корпуса: Пластик
• Габаритные размеры (Ш x В x Г): 27.8 x 124 x 84 мм
• Вес: 200 г
• Монтаж: На DIN-рейку, на стену
• Сертификация: UL 508, FCC Part 15, EN 55022/24, EN 61000-3-2/3-3, EN 61000-4-2/3/4/5/6/8/11, IEC 60068-2-6/2-27/2-32, Class I Div. 2 Groups A, B, C, D, ATEX Zone 2 Ex nC IIC
