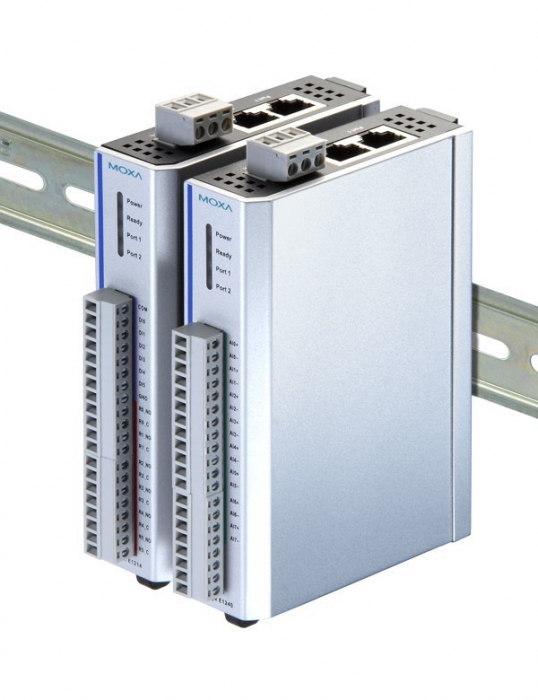

Модуль MOXA ioLogik E1242

Модуль MOXA ioLogik E1242 представляет собой универсальный Ethernet I/O сервер, разработанный для эффективного сбора и обмена данными в промышленных системах автоматизации. Это устройство обеспечивает гибкость подключения благодаря наличию различных типов входов и выходов, что делает его подходящим для широкого спектра применений, от мониторинга производственных процессов до систем безопасности и тоннельного контроля.

Одной из ключевых особенностей Модуля MOXA ioLogik E1242 является встроенный двухпортовый Ethernet-коммутатор, который поддерживает топологию Daisy-Chain. Это позволяет создавать многоточечные сети ввода/вывода с использованием стандартных Ethernet-кабелей, значительно упрощая развертывание инфраструктуры и снижая общие затраты на кабели и дополнительные коммутаторы.

Устройство поддерживает множество промышленных и IT-протоколов, включая Modbus TCP, EtherNet/IP, SNMP и RESTful API, что обеспечивает легкую интеграцию в существующие системы и удобство для инженеров различных специализаций. Управление и настройка модуля могут осуществляться через удобный веб-интерфейс или с помощью утилиты ioSearch для Windows.

Основные Технические Характеристики:

• Интерфейсы Ethernet: 2 порта 10/100 Base T(X) (разъем RJ45) со встроенным коммутатором для цепочечной топологии.
• Изоляция Ethernet-портов: 1.5 кВ.
• Аналоговые входы (AI): 4 канала.
  • Разрядность АЦП: 16 бит.
  • Тип каналов: Дифференциальные.
  • Диапазоны входных сигналов: 0-10 В постоянного тока, 0-20 мА, 4-20 мА (с определением обрыва линии).
  • Точность: ±0.1% от полного диапазона (при 25 °C), ±0.3% от полного диапазона (от -10 °C до 60 °C).
  • Частота дискретизации: 12 Гц (для всех каналов).
  • Входное сопротивление: 10 МОм.
  • Встроенный резистор для измерения тока: 120 Ом.
• Дискретные входы (DI): 4 канала.
  • Тип: Сухой контакт или влажный контакт (логическая "1": 10-30 В постоянного тока, логический "0": 0-3 В постоянного тока).
  • Режим работы: Дискретный вход или счетчик (до 250 Гц, 16 бит, с энергонезависимой памятью).
  • Изоляция: 3000 В постоянного тока.
• Дискретные входы/выходы (DIO): 4 конфигурируемых канала.
  • Тип: Приемник (NPN).
  • Режим работы: Дискретный выход или генератор импульсов (до 500 Гц).
  • Максимальный выходной ток: 200 мА на канал.
  • Защита от перенапряжения: 45 В постоянного тока.
  • Защита от перегрузки по току: 650 мА на канал.
  • Изоляция: 3000 В постоянного тока.
• Поддерживаемые протоколы: Modbus TCP Server, EtherNet/IP Adapter, Moxa AOPC, SNMPv1/v2c, RESTful API, MXIO Library, BOOTP, DHCP Client, HTTP, IPv4, TCP/IP, UDP.
• Требования к электропитанию: 12-36 В постоянного тока.
• Потребляемый ток: 139 мА при 24 В постоянного тока (типовое значение).
• Рабочая температура: от -10 до 60 °C.
• Температура хранения: от -40 до 85 °C.
• Габариты (ШxВxГ): 27.8 x 124 x 84 мм.
• Вес: 200 г.
• Монтаж: На DIN-рейку, на стену.
• Материал корпуса: Пластик.
• Сертификация: Соответствие стандартам EMI (EN 55022, FCC Part 15), EMS (EN 55024, EN 61000-4-x), безопасности (UL 508), вибрации и ударов (IEC 60068-2).
