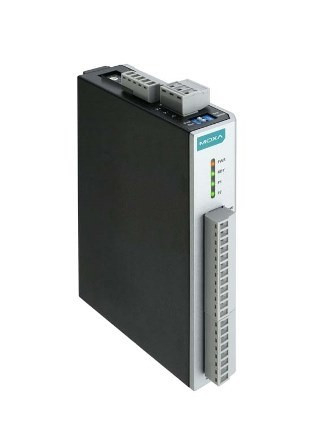

Модуль MOXA ioLogik R1214

Модуль MOXA ioLogik R1214 представляет собой универсальное решение для удаленного ввода/вывода, разработанное для создания экономичных, надежных и простых в обслуживании систем управления технологическими процессами. Он идеально подходит для приложений, требующих высокоскоростного сбора данных и управления исполнительными устройствами через последовательный интерфейс RS-485.

Благодаря наличию 6 цифровых входов и 6 релейных выходов, а также поддержке протокола Modbus RTU, Модуль MOXA ioLogik R1214 обеспечивает гибкость и совместимость с широким спектром промышленных задач. Устройство оснащено двумя портами RS-485 со встроенным повторителем, что позволяет упростить проводку и обеспечить резервирование связи, повышая отказоустойчивость системы. Инновационный дизайн включает USB-порт для удобной настройки и обновления прошивки, что значительно снижает трудозатраты на развертывание и обслуживание.

Модуль MOXA ioLogik R1214 способен работать в широком диапазоне температур, что делает его пригодным для эксплуатации в тяжелых промышленных условиях. Компактный пластиковый корпус обеспечивает защиту электроники, а различные варианты монтажа (на DIN-рейку или на стену) гарантируют удобство установки.

Основные технические характеристики Модуль MOXA ioLogik R1214:

Интерфейс связи: RS-485 (2 порта)

Протоколы: Modbus RTU Server (slave)

Цифровые входы (DI): 6 каналов

Тип сенсора DI: Сухой контакт, влажный контакт (NPN или PNP)

Изоляция DI: 3 кВ постоянного тока или 2 кВ среднеквадратичного значения

Частота счетчика DI: 2.5 кГц

Релейные выходы: 6 каналов (тип Form A, нормально разомкнутые)

Коммутируемый ток реле: 5 А при 30 В постоянного тока, 250 В переменного тока, 110 В переменного тока (резистивная нагрузка)

Напряжение пробоя реле: 500 В переменного тока

Электрическая износостойкость реле: 100 000 операций при нагрузке 5 А

Механическая износостойкость реле: 5 000 000 операций

Скорость передачи данных (Baudrate): От 1200 бит/с до 921.6 кбит/с

Защита от перенапряжения (Surge): 1 кВ

Защита от электростатического разряда (ESD): 15 кВ

Входное напряжение питания: 12 до 48 В постоянного тока

Потребляемая мощность: 207 мА при 24 В постоянного тока

Диапазон рабочих температур: От -10 до 75°C

Материал корпуса: Пластик

Размеры (ШxВxГ): 27.8 x 124 x 84 мм

Вес: 200 г

Монтаж: На DIN-рейку, на стену

Сертификации: UL 508, EMC (EN 55032/24, CISPR 32, FCC Part 15B Class A), IEC 61000-4-2/3/4/5/6/8
