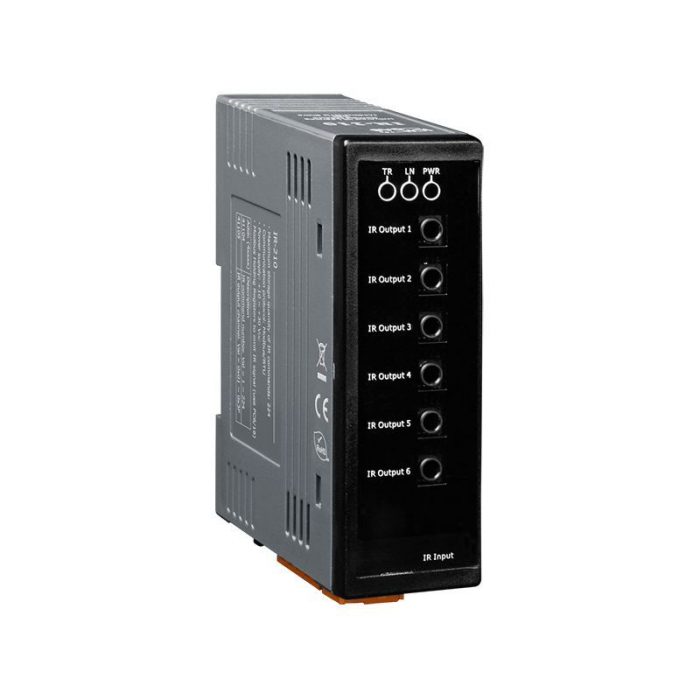

Модуль ICP DAS IR-210

Модуль ICP DAS IR-210 представляет собой универсальное устройство для обучения и передачи инфракрасных команд, разработанное для интеграции в различные системы автоматизации. Этот модуль позволяет "обучать" и воспроизводить ИК-сигналы от разнообразных электронных устройств, выступая в качестве преобразователя ИК-сигналов в протокол Modbus RTU Slave. В комплект поставки входят два ИК-излучающих кабеля CA-IR-SH2251, что обеспечивает готовность к работе сразу после приобретения.

Данный модуль идеально подходит для создания систем "умного дома", автоматизации зданий и управления бытовой электроникой, а также для применения в системах видеонаблюдения, видеоконференцсвязи и электронных классах. Он значительно упрощает управление множеством ИК-устройств через единый интерфейс, заменяя собой множество пультов дистанционного управления.

Основные особенности и возможности Модуля ICP DAS IR-210 включают наличие 6 ИК-выходных каналов для одновременного или индивидуального управления несколькими устройствами и одного ИК-входного канала для обучения командам. Модуль поддерживает шесть различных несущих частот ИК-сигнала и способен хранить до 224 ИК-команд. Для взаимодействия с внешними системами предусмотрены последовательные интерфейсы RS-232 и RS-485 с поддержкой протоколов Modbus RTU и DCON. Управление и настройка модуля осуществляется с помощью удобной программной утилиты, позволяющей конфигурировать, обучать, тестировать и сохранять ИК-команды.

Ключевые технические характеристики:

• Процессор: 32-битный микроконтроллер.
• ИК-выходные каналы: 6 каналов с разъемом 3.5 мм.
• ИК-вход для обучения: 1 канал.
• Поддерживаемые несущие частоты ИК: 32.768, 36, 37.037, 38, 40, 56 кГц.
• Количество хранимых ИК-команд: До 224.
• Последовательные интерфейсы: RS-232 (COM1) и RS-485 (COM2).
• Поддерживаемые протоколы: Modbus RTU (Slave), DCON.
• Скорость передачи данных (Бод): 9600, 19200, 38400, 57600, 115200 бит/с.
• Настройка четности: Нет / Нечет / Чет (NONE / ODD / EVEN).
• Стоповые биты: 1 или 2.
• Светодиодные индикаторы: Питание, передача ИК-сигнала (TR), обучение ИК-сигналу (LN).
• Встроенный сторожевой таймер (Watchdog): Да.
• Напряжение питания: 10 ~ 30 В постоянного тока.
• Потребляемая мощность: В режиме ожидания 0.65 Вт; при использовании 1 ИК-выхода 2.5 Вт; при использовании 6 ИК-выходов до 12 Вт (макс.).
• Рабочая температура: От -25°C до +75°C.
• Температура хранения: От -30°C до +80°C.
• Рабочая влажность: 10 ~ 90% относительной влажности, без конденсации.
• Материал корпуса: Пластик.
• Монтаж: На DIN-рейку.
• Габаритные размеры (ШхВхГ): 33 x 107 x 78 мм.
• Вес: 0.4 кг.
• Соответствие стандартам: RoHS.
