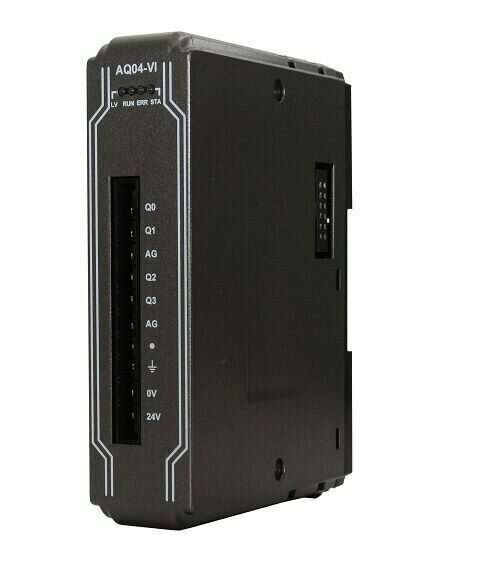

Модуль Weintek iR-AQ04-VI

Модуль Weintek iR-AQ04-VI представляет собой аналоговый модуль вывода, разработанный для интеграции в модульные системы удаленного ввода/вывода (Remote I/O) Weintek. Этот модуль является ключевым компонентом для систем автоматизации, где требуется точное управление аналоговыми сигналами.

Данный модуль оснащен четырьмя независимыми аналоговыми выходами, что позволяет одновременно управлять несколькими устройствами или параметрами в промышленной среде. Он поддерживает широкий спектр унифицированных сигналов, включая различные диапазоны напряжения и тока, обеспечивая гибкость применения в различных задачах. Настройка и конфигурация Модуля Weintek iR-AQ04-VI осуществляется с помощью специализированного программного обеспечения EasyRemoteIO, что упрощает процесс интеграции и эксплуатации.

Благодаря своей конструкции и техническим характеристикам, Модуль Weintek iR-AQ04-VI идеально подходит для использования в автоматизированных системах управления, обеспечивая высокую точность и надежность передачи аналоговых данных. Компактные размеры и крепление на DIN-рейку делают его удобным для монтажа в шкафах автоматики.

Основные технические характеристики:

• Тип модуля: Аналоговый модуль вывода
• Количество аналоговых выходов: 4
• Поддерживаемые типы сигналов:
  • Напряжение: -10~10В, -5~5В, 1~5В
  • Ток: -20~20мА, 4~20мА
• Разрядность: до 12 бит (в зависимости от диапазона сигнала)
• Время преобразования:
  • 1.6 мс для 4 каналов
  • 1.3 мс для 3 каналов
  • 1 мс для 2 каналов
  • 700 мкс для 1 канала
• Изоляция: 500 В постоянного тока (аналоговая/цифровая)
• Погрешность: ± 0.2 % от полной шкалы при 25°C; ± 0.3 % от полной шкалы при 0° ~ 55°C
• Потребление тока: 65 мА при 5 В постоянного тока
• Питание: От коммуникатора 24 В постоянного тока (диапазон 20.4~28.8 В постоянного тока)
• Габариты (ШхВхГ): 27 x 109 x 81 мм
• Вес (нетто): около 0.12 кг
• Крепление: На DIN-рейку 35 мм
• Степень защиты: IP20
• Рабочая температура: От 0°C до +55°C
• Температура хранения: От -20°C до +70°C
• Относительная влажность: 10% ~ 90% (без конденсата)
• Материал корпуса: Пластик
• Защитное покрытие печатной платы: Да
• Рекомендуемый кабель для подключения: AWG 24-16
