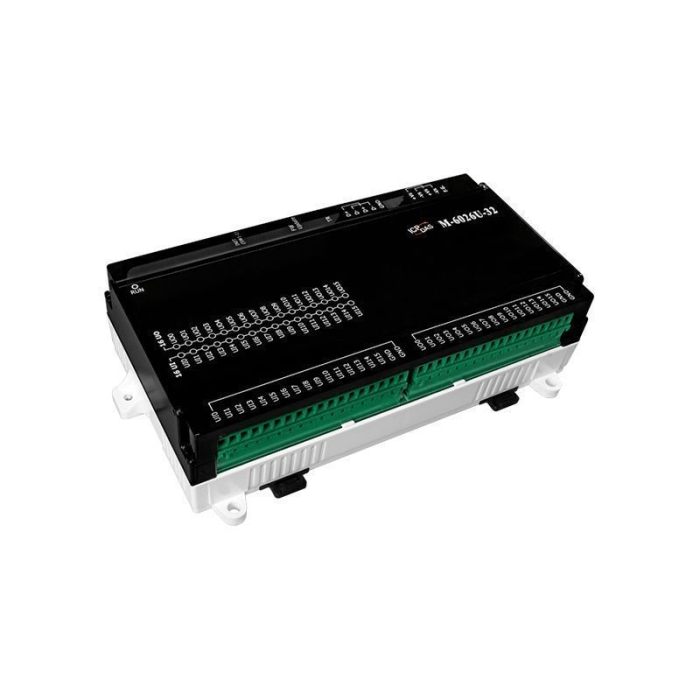

Модуль ICP DAS M-6026U-32

Модуль ICP DAS M-6026U-32 представляет собой высокоэффективное решение для систем автоматизации, объединяющее универсальные входы и выходы в одном компактном устройстве. Это инновационное решение значительно упрощает интеграцию и экономит пространство, что делает его идеальным выбором для широкого спектра промышленных и коммерческих применений.

Данный модуль разработан для обеспечения гибкости и надежности в работе с различными типами сигналов. Благодаря наличию 16 универсальных входных и 16 универсальных выходных каналов, ICP DAS M-6026U-32 способен обрабатывать как аналоговые, так и дискретные сигналы, а также сигналы от термосопротивлений Pt1000. Это позволяет использовать его в таких областях, как системы отопления, вентиляции и кондиционирования (HVAC), управление освещением, мониторинг дверей и другие задачи, требующие точного сбора и выдачи данных.

Модуль поддерживает протокол Modbus RTU, что обеспечивает легкую интеграцию в существующие системы управления через интерфейс RS-485. Встроенный сторожевой таймер (аппаратный и программный) повышает надежность системы, обеспечивая ее стабильную работу. Компактный дизайн и возможность монтажа на DIN-рейку или стену делают установку модуля удобной и быстрой.

Основные технические характеристики Модуля ICP DAS M-6026U-32:

• Количество универсальных входных каналов: 16
• Количество универсальных выходных каналов: 16
• Типы входных сигналов: 0-2.5 В, 0-5 В, 0-10 В, 0-20 мА, 4-20 мА, Pt1000, сухой контакт (цифровой вход)
• Разрядность АЦП (аналоговый ввод): 16 бит
• Точность аналогового ввода: ±0.1% от полной шкалы
• Типы выходных сигналов: 0-10 В, 0-20 мА, 4-20 мА
• Разрядность ЦАП (аналоговый вывод): 12 бит
• Точность аналогового вывода: ±0.2% от полной шкалы
• Интерфейс связи: RS-485 x 1
• Протокол: Modbus RTU
• Скорость передачи данных: от 1200 до 115200 бит/с
• Защита от перенапряжения на универсальных входах: 100 В постоянного тока
• Сторожевой таймер: Двойной (модульный 2.3 с, коммуникационный программируемый)
• Питание: 24 В переменного или постоянного тока
• Максимальная потребляемая мощность: 14 Вт
• Диапазон рабочих температур: от -25°C до +75°C
• Габариты (Ш x Д x В): 240 мм x 135 мм x 65 мм
• Защита от электростатического разряда (ESD): IEC 61000-4-2 (±4 кВ контакт, ±8 кВ воздух)
• Относительная влажность: 10-95% без конденсации
• Монтаж: Настенный, на DIN-рейку
