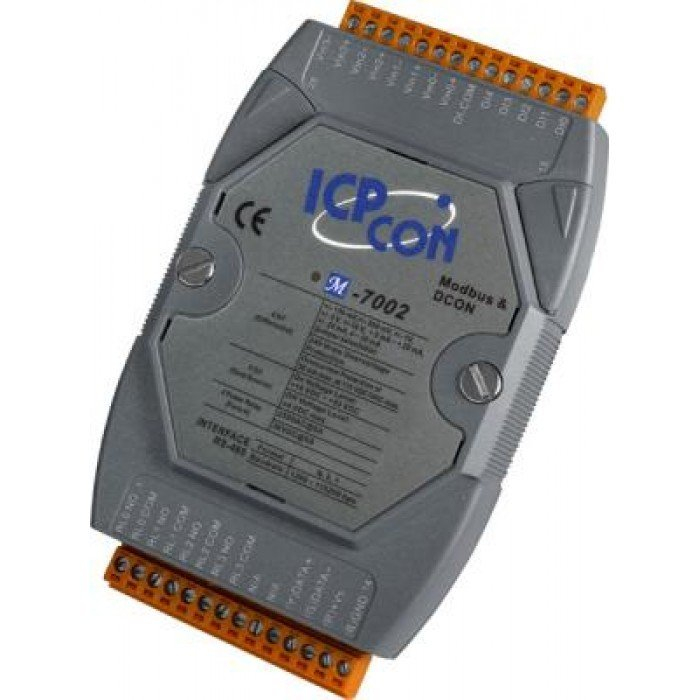

Модуль ICP DAS M-7002-G

Модуль ICP DAS M-7002-G представляет собой универсальное решение для систем сбора данных и управления, объединяющее функции аналогового и дискретного ввода, а также релейного вывода. Этот модуль разработан для надежной работы в промышленных условиях и поддерживает популярные протоколы связи DCON и Modbus, что обеспечивает его широкую совместимость с различными системами автоматизации.

Модуль Модуль ICP DAS M-7002-G оснащен четырьмя дифференциальными аналоговыми входами с 16-битным разрешением, что позволяет получать высокоточные данные от различных датчиков. Диапазоны входных сигналов, включая напряжение и ток, программируются и могут быть выбраны с помощью перемычки. Для обработки дискретных сигналов предусмотрено пять каналов дискретного ввода, поддерживающих подключение типа "сухой" или "мокрый" контакт. Управление внешними устройствами осуществляется через четыре релейных выхода типа Form A, способных коммутировать значительные нагрузки.

Надежность работы модуля обеспечивается высоким уровнем защиты, включая защиту от перенапряжения до 240 В среднеквадратичного значения для аналоговых входов, защиту от электростатического разряда (ESD) до 4 кВ и внутримодульную изоляцию до 2500 В постоянного тока. Встроенный двойной сторожевой таймер (аппаратный и программный) повышает стабильность системы. Модуль поддерживает связь по интерфейсу RS-485 и совместим с протоколами Modbus RTU и DCON, что упрощает его интеграцию в существующие сети.

Основные технические характеристики:

• Тип модуля: Модуль ввода/вывода (AI, DI, Relay Output)
• Аналоговые входы: 4 дифференциальных канала
• Разрешение АЦП: 16 бит
• Программируемые диапазоны аналогового ввода: ±150 мВ, ±500 мВ, ±1 В, ±5 В, ±10 В, ±20 мА, 0-20 мА, 4-20 мА (выбирается перемычкой)
• Защита аналоговых входов от перенапряжения: До 240 В среднеквадратичного значения
• Дискретные входы: 5 каналов (тип "сухой" или "мокрый" контакт)
• Релейные выходы: 4 канала, тип Form A (электромеханические реле)
• Нагрузочная способность реле: 5 А при 250 В переменного тока, 5 А при 30 В постоянного тока
• Интерфейс связи: RS-485
• Поддерживаемые протоколы: DCON, Modbus RTU (Slave)
• Скорость передачи данных: От 1200 до 115200 бит/с
• Изоляция: Внутримодульная изоляция 2500 В постоянного тока
• Защита от ЭСР (ESD): 4 кВ (IEC 61000-4-2)
• Защита от электромагнитных помех: Соответствие IEC 61000-4-4 (EFT), IEC 61000-4-5 (Surge)
• Напряжение питания: 10-30 В постоянного тока
• Потребляемая мощность: Макс. 1.8 Вт
• Рабочая температура: От -25°C до +75°C
• Габаритные размеры (ШхГхВ): 72 мм x 35 мм x 123 мм
• Монтаж: На DIN-рейку, на стену
• Дополнительные функции: Встроенный двойной сторожевой таймер (аппаратный/программный), фотогальваническая развязка
• Частота дискретизации: Обычный режим: 10 Гц, Ускоренный режим: 60 Гц
