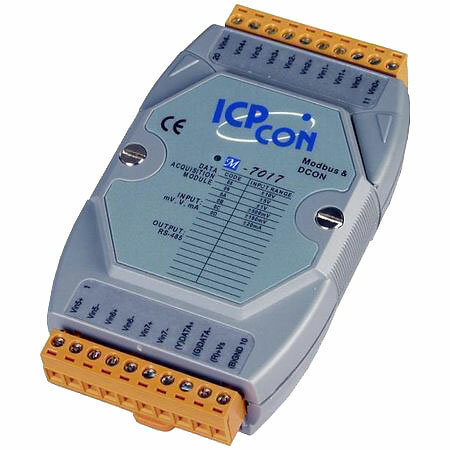

Модуль ICP DAS M-7017

Модуль ICP DAS M-7017 представляет собой 8-канальное устройство аналогового ввода, разработанное для точного и надежного сбора данных в промышленных системах автоматизации.

Этот модуль является частью серии M-7000 и предназначен для измерения как напряжения, так и тока, что делает его универсальным решением для различных измерительных задач. Он поддерживает два основных промышленных протокола — Modbus RTU и DCON, обеспечивая легкую интеграцию с большинством SCADA/HMI систем и программируемых логических контроллеров (ПЛК). Благодаря 16-битной разрядности аналого-цифрового преобразователя, ICP DAS M-7017 обеспечивает высокую точность измерений. Модуль оснащен гальванической развязкой 3000 В постоянного тока, что повышает его надежность и защищает от помех. Также предусмотрена защита от перенапряжения, что важно для стабильной работы в сложных промышленных условиях.

Основные технические характеристики:

Количество каналов: 8 дифференциальных аналоговых входов.

Типы входных сигналов: Напряжение и ток.

Диапазоны входного напряжения: ±150 мВ, ±500 мВ, ±1 В, ±5 В, ±10 В.

Диапазоны входного тока: 0-20 мА, 4-20 мА, ±20 мА (требуется внешний шунтирующий резистор 125 Ом для токовых входов).

Разрядность АЦП: 16 бит.

Точность: 0.05% (в нормальном режиме).

Частота выборки: 10 Гц (в нормальном режиме).

Интерфейс связи: RS-485.

Поддерживаемые протоколы: Modbus RTU, DCON.

Гальваническая развязка: 3000 В постоянного тока (между внутренней логикой и каналами).

Защита от перенапряжения: ±35 В (защита входа), 240 В (среднеквадратичное значение).

Напряжение питания: +10 до +30 В постоянного тока.

Потребляемая мощность: 1.3 Вт.

Диапазон рабочих температур: от -25°C до +75°C.

Габаритные размеры (Д x Ш x В): 123 x 72 x 35 мм.

Монтаж: На DIN-рейку или на стену.

Сторожевой таймер: Аппаратный и программный.
