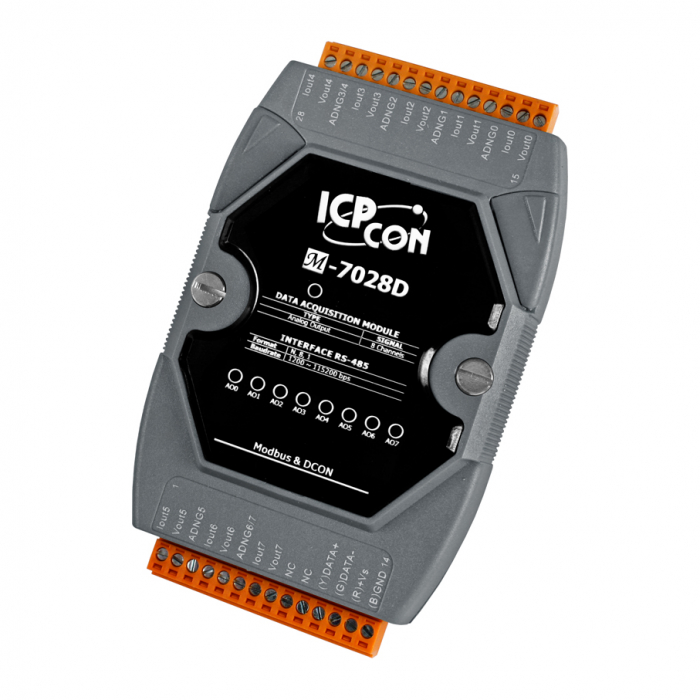

Модуль ICP DAS M-7028D-G

Модуль ICP DAS M-7028D-G представляет собой высокоэффективное решение для систем автоматизации, предлагая 8 каналов аналогового вывода с 12-битным разрешением. Этот модуль разработан для точного и надежного управления аналоговыми сигналами в различных промышленных и автоматизированных средах. Отличительной особенностью Модуля ICP DAS M-7028D-G является наличие светодиодного дисплея (LED Display) и серого корпуса (Gray Cover), что обеспечивает удобство мониторинга состояния каналов и эстетичный внешний вид, соответствующий стандартам RoHS.

Данный модуль обеспечивает гибкость настройки выходных диапазонов для каждого из 8 аналоговых каналов, включая различные варианты напряжения (0 ~ 5 В, ±5 В, 0 ~ 10 В, ±10 В) и тока (0 ~ +20 мА, +4 ~ +20 мА). Возможность индивидуальной конфигурации каждого канала значительно расширяет сферы применения модуля. Модуль ICP DAS M-7028D-G также оснащен функцией обнаружения обрыва цепи для токовых выходов (+4 ~ +20 мА), что повышает надежность системы. Для обеспечения безопасности и долговечности, модуль имеет защиту от электростатического разряда (ESD) до 8 кВ и внутримодульную изоляцию 3000 В постоянного тока.

Связь с управляющими системами осуществляется через интерфейс RS-485, с поддержкой протоколов Modbus RTU и DCON, что гарантирует широкую совместимость и простоту интеграции. Модуль ICP DAS M-7028D-G идеально подходит для использования в системах автоматизации зданий, заводской автоматизации, автоматизации машин, а также для удаленного обслуживания, диагностики и в испытательном оборудовании.

Основные технические характеристики Модуля ICP DAS M-7028D-G:

• Количество аналоговых выходов: 8 каналов.
• Разрешение: 12 бит.
• Тип выходного сигнала: Токовый выход (Source-type Current Output).
• Программируемые диапазоны вывода:
  • Напряжение: 0 ~ 5 В, ±5 В, 0 ~ 10 В, ±10 В.
  • Ток: 0 ~ +20 мА, +4 ~ +20 мА.
• Интерфейс связи: RS-485.
• Поддерживаемые протоколы: Modbus RTU, DCON.
• Скорость передачи данных (Baud Rate): от 1200 до 115200 бит/с.
• Защита от электростатического разряда (ESD): ±8 кВ (контактный разряд).
• Внутримодульная изоляция: 3000 В постоянного тока.
• Входное напряжение питания: +10 ~ +30 В постоянного тока.
• Потребляемая мощность: до 4.8 Вт.
• Рабочая температура: от -25°C до +75°C.
• Габаритные размеры (Д x Ш x В): 123 x 72 x 35 мм.
• Монтаж: На DIN-рейку или настенный.
• Материал корпуса: Пластик.
• Особенности: Индивидуальная настройка каналов, обнаружение обрыва цепи для токовых выходов, настраиваемые значения при включении и безопасные значения, светодиодные индикаторы состояния каналов.
