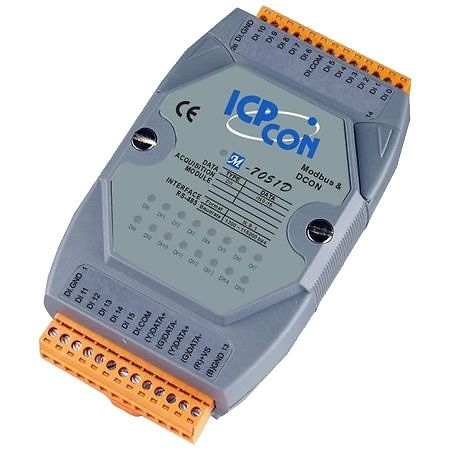

Модуль ICP DAS M-7051D

Модуль ICP DAS M-7051D представляет собой 16-канальный модуль дискретного ввода, разработанный для систем сбора данных и управления в промышленных условиях. Он обеспечивает надежное и точное считывание цифровых сигналов, что делает его идеальным решением для автоматизации зданий, заводской автоматизации, машиностроения и удаленного мониторинга.

Одной из ключевых особенностей модуля ICP DAS M-7051D является наличие оптической изоляции, которая обеспечивает защиту от перенапряжений до 3750 В постоянного тока между каналами и внутренней логикой, гарантируя стабильную работу и долговечность устройства в сложных условиях. Встроенные светодиодные индикаторы для каждого из 16 каналов дискретного ввода, а также индикатор питания/связи, позволяют оперативно отслеживать состояние системы.

Модуль ICP DAS M-7051D поддерживает работу как с сухими, так и с мокрыми контактами, обеспечивая гибкость подключения различных типов датчиков и устройств. Все 16 каналов могут быть использованы в качестве 16-битных счетчиков с максимальной частотой входного сигнала до 100 Гц, что расширяет функциональность модуля для задач подсчета импульсов. Связь с управляющими системами осуществляется по интерфейсу RS-485 с поддержкой протоколов Modbus RTU и DCON, что обеспечивает широкую совместимость с большинством SCADA/HMI систем и ПЛК.

Основные технические характеристики модуля ICP DAS M-7051D:

• Количество каналов дискретного ввода: 16.
• Тип входа: Сухой контакт (источник), Мокрый контакт (приемник/источник).
• Уровень напряжения "ВКЛ" (мокрый контакт): +10 ~ 50 В постоянного тока.
• Уровень напряжения "ВЫКЛ" (мокрый контакт): Макс. +4 В постоянного тока.
• Максимальное расстояние для сухого контакта: 500 м.
• Напряжение изоляции: 3750 В постоянного тока.
• Индикация: 16 светодиодов для каналов дискретного ввода, 1 светодиод для питания/связи.
• Интерфейс связи: RS-485.
• Поддерживаемые протоколы: Modbus RTU, DCON.
• Скорость передачи данных: 1200 ~ 115200 бит/с.
• Функция счетчика: 16-битный счетчик на каждом канале.
• Максимальная частота входного сигнала счетчика: 100 Гц.
• Напряжение питания: +10 ~ 30 В постоянного тока.
• Потребляемая мощность: 1.1 Вт.
• Диапазон рабочих температур: от -25°C до +75°C.
• Защита: ESD ±4 кВ, EFT ±4 кВ, Surge ±3 кВ.
• Габаритные размеры (ШxВxГ): 72 x 123 x 35 мм.
• Монтаж: На DIN-рейку, на стену.
• Сторожевой таймер: Встроенный двойной сторожевой таймер.
