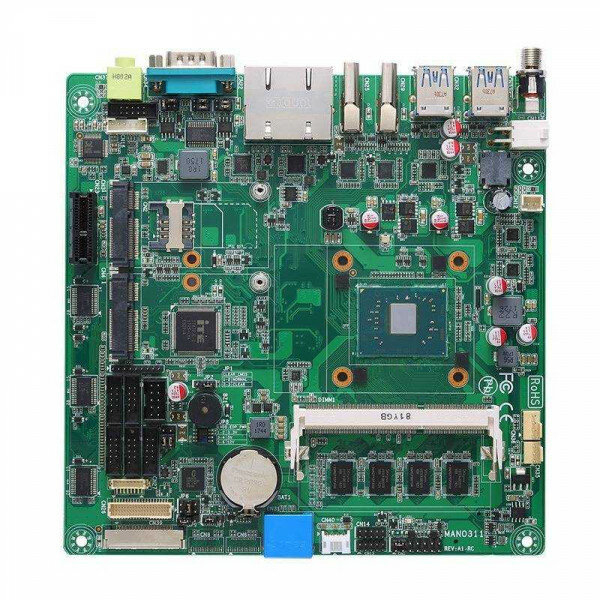

Материнская плата Axiomtek MANO311HGGA-N3350

Материнская плата Axiomtek MANO311HGGA-N3350 представляет собой высокоинтегрированное решение в форм-факторе Mini-ITX SBC (Single Board Computer), разработанное для широкого спектра промышленных и встраиваемых применений. Эта компактная и производительная плата идеально подходит для систем, требующих надежности, многофункциональности и низкого энергопотребления, таких как цифровые вывески, медицинское оборудование, торговые автоматы и промышленные контроллеры.

Основой материнской платы Axiomtek MANO311HGGA-N3350 служит предустановленный процессор Intel Celeron N3350 с тактовой частотой от 1.1 до 2.4 ГГц и кэш-памятью 2 МБ, обеспечивающий достаточную производительность для повседневных задач и специализированных приложений. Интегрированный графический контроллер Intel GMA поддерживает вывод изображения на три независимых дисплея одновременно через два порта HDMI и один LVDS (18/24-битный двухканальный), что делает плату отличным выбором для систем с несколькими экранами.

Для оперативной памяти предусмотрен один 204-контактный слот SO-DIMM, поддерживающий до 8 ГБ DDR3L-1867. Возможность установки до 8 ГБ ОЗУ обеспечивает плавную работу системы и приложений. Плата предлагает разнообразные интерфейсы для хранения данных, включая один слот SDXC, один порт SATA-600 и один слот mSATA, что предоставляет гибкость в выборе накопителей.

Широкие возможности подключения периферийных устройств и расширения функционала обеспечиваются множеством портов и слотов. В распоряжении пользователя шесть портов COM (один RS-232/422/485 и пять RS-232), шесть портов USB (четыре USB 3.0 и два USB 2.0), а также порт PS/2 для клавиатуры/мыши. Сетевые возможности представлены двумя гигабитными портами LAN на контроллере Realtek RTL8111F, гарантирующими стабильное и высокоскоростное подключение к сети. Для расширения функционала предусмотрены слоты PCIe x1, Mini PCIe и SIM-карта. Аудиосистема реализована на контроллере Realtek ALC662 с выходами Mic-in и Line-out.

Материнская плата Axiomtek MANO311HGGA-N3350 также оснащена программируемым сторожевым таймером (Watchdog Timer) с диапазоном от 1 до 255 секунд, что повышает надежность системы в критически важных приложениях. Питание платы осуществляется от источника постоянного тока в диапазоне от 12 до 24 В. Компактные размеры 170 x 170 мм соответствуют стандарту Mini-ITX, что упрощает интеграцию в различные корпуса и системы.

Основные технические характеристики:

• Форм-фактор: Mini-ITX SBC
• Процессор: Intel Celeron N3350 (1.1 до 2.4 ГГц, 2 МБ кэш, 6 Вт)
• Чипсет: Интегрированный SoC (Intel Apollo Lake SoC)
• Оперативная память: 1 x 204-контактный SO-DIMM DDR3L-1867, до 8 ГБ
• Видеоинтерфейсы: 2 x HDMI, 1 x LVDS (18/24-битный двухканальный)
• Сетевые контроллеры: 2 x Realtek RTL8111F (10/100/1000 Мбит/с)
• Порты USB: 4 x USB 3.0, 2 x USB 2.0
• Последовательные порты (COM): 1 x RS-232/422/485, 5 x RS-232 (всего 6)
• Порты хранения данных: 1 x SDXC, 1 x SATA-600, 1 x mSATA
• Слоты расширения: 1 x PCIe x1, 1 x Mini PCIe, 1 x SIM
• Аудио: Realtek ALC662 (Mic-in, Line-out)
• Порт PS/2: 1 (для клавиатуры/мыши)
• Цифровой ввод/вывод: 16-канальный программируемый
• BIOS: AMI
• Напряжение питания: 12 ~ 24 В постоянного тока
• Рабочая температура: От 0°C до +60°C
• Размеры: 170 x 170 мм
• Сторожевой таймер: Программируемый от 1 до 255 секунд
