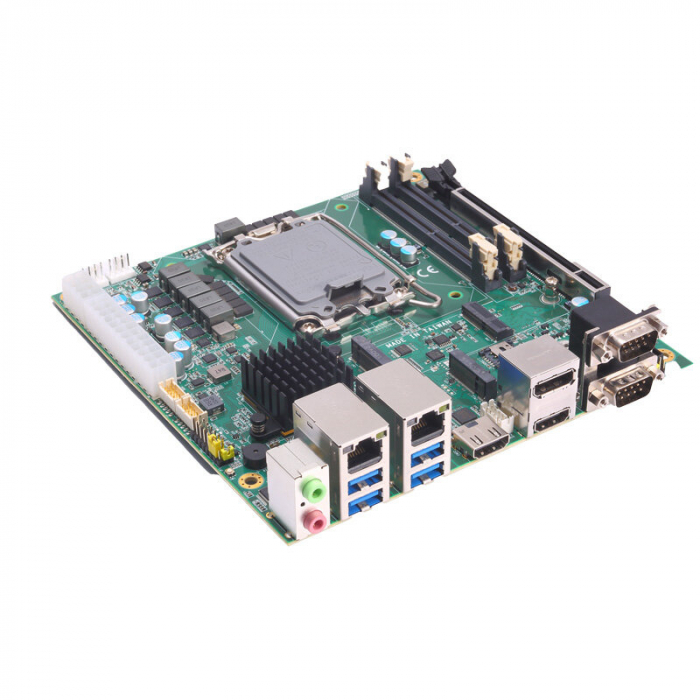

Плата Axiomtek MANO566-Q670E-S

Плата Axiomtek MANO566-Q670E-S представляет собой высокопроизводительную промышленную материнскую плату форм-фактора Mini-ITX, разработанную для широкого спектра встраиваемых систем и промышленных приложений. Она обеспечивает исключительную вычислительную мощность и гибкость благодаря поддержке современных процессоров Intel и разнообразным интерфейсам ввода/вывода.

Эта плата идеально подходит для задач, требующих высокой производительности и надежности, таких как киоски самообслуживания, системы умной розничной торговли, промышленный интернет вещей (IIoT), машинное зрение и начальный уровень медицинских изображений. Компактный размер Mini-ITX (170 x 170 мм) позволяет интегрировать ее в системы с ограниченным пространством, а широкий набор функций обеспечивает бесперебойную связь между различными устройствами, датчиками и системами.

Основные технические характеристики:

• Форм-фактор: Mini-ITX (170 x 170 мм).
• Поддерживаемые процессоры: Intel Core i9/i7/i5/i3 или Celeron 14-го, 13-го и 12-го поколений для сокета LGA1700 (до 65 Вт).
• Чипсет: Intel Q670E.
• Оперативная память: 2 слота SO-DIMM DDR4 260-pin с поддержкой до 64 ГБ DDR4-3200 МГц.
• Слоты расширения:
  • 1 x PCIe x16 (Gen5).
  • 1 x M.2 Key M 2280 (для NVMe/SATA накопителей).
  • 1 x M.2 Key B 3052/3042 (для модулей 5G).
  • 1 x M.2 Key E 2230 (для модулей Wi-Fi/Bluetooth).
• Накопители: 2 x SATA-600 (с опциональной поддержкой RAID 0/1).
• Сетевые интерфейсы: 2 x 2.5GbE LAN (на базе Intel I226-LM с поддержкой Wake-on-LAN и PXE Boot ROM).
• Видеовыходы (интегрированная графика Intel UHD Graphics 700 серии):
  • 2 x HDMI.
  • 1 x DisplayPort++.
  • 1 x eDP.
  • Поддержка до четырех независимых дисплеев.
• Порты USB:
  • 4 x USB 3.2.
  • 4 x USB 2.0.
• Последовательные порты: 4 x RS-232/422/485 (с опциональным питанием +5В/+12В).
• Аудио: HD Codec аудио (MIC-in/Line-out) на базе Realtek ALC888S.
• Цифровые входы/выходы (DIO): Присутствуют.
• Питание: 24+8-контактный разъем ATX.
• BIOS: AMI BIOS.
• Сторожевой таймер (Watchdog Timer): 255 уровней, от 1 до 255 секунд.
• Рабочая температура: от 0°C до +60°C.
• Влажность: 10% – 95% относительной влажности, без конденсации.
• TPM: Встроенный TPM 2.0.
