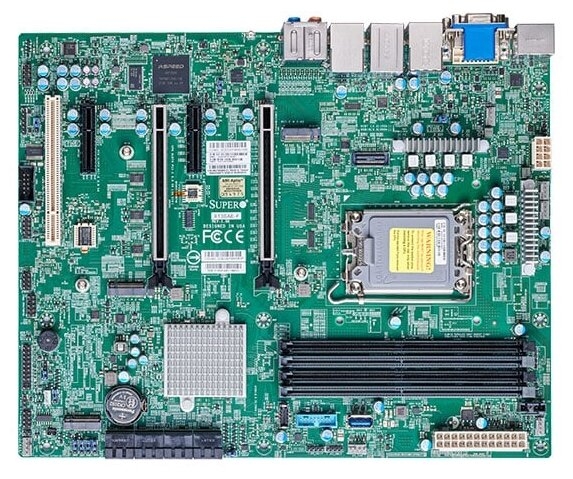

Материнская плата Supermicro MBD-X13SAE-F-B

Материнская плата Supermicro MBD-X13SAE-F-B представляет собой высокопроизводительное решение формата ATX, разработанное для создания мощных рабочих станций и серверов. Эта плата сочетает в себе передовые технологии и надежность, характерную для продукции Supermicro, обеспечивая стабильную работу и широкие возможности расширения для самых требовательных задач.

Основой Материнской платы Supermicro MBD-X13SAE-F-B является чипсет Intel W680 и сокет LGA 1700, что позволяет использовать новейшие процессоры Intel Core 12-го, 13-го и 14-го поколений (i3/i5/i7/i9) с TDP до 150 Вт. Плата оснащена четырьмя слотами DDR5 DIMM, поддерживающими до 128 ГБ оперативной памяти с частотой до 4400 МГц, включая модули ECC/non-ECC UDIMM, что критически важно для обеспечения стабильности и целостности данных в профессиональных приложениях.

Для расширения функциональности Материнская плата Supermicro MBD-X13SAE-F-B предлагает два слота PCI-E 5.0 x16, два слота PCI-E 3.0 x4 и один слот 5V PCI 32bit, что обеспечивает широкие возможности для установки высокопроизводительных видеокарт, контроллеров и других плат расширения. Поддержка накопителей реализована через восемь портов SATA3 (6 Гбит/с) с возможностью создания RAID-массивов уровней 0, 1, 5 и 10, а также три слота M.2 с интерфейсом PCI-E 4.0 x4, также поддерживающие RAID 0, 1 и 5. Сетевые возможности представлены двумя портами Gigabit Ethernet (2.5GLAN и 1GLAN), а также выделенным портом IPMI LAN для удаленного управления. Наличие интегрированного IPMI позволяет осуществлять мониторинг и управление системой вне зависимости от состояния операционной системы.

Основные технические характеристики:

• Форм-фактор: ATX
• Сокет процессора: 1x LGA 1700
• Поддерживаемые процессоры: Intel Core i3/i5/i7/i9 12-го, 13-го и 14-го поколений (до 150 Вт TDP)
• Чипсет: Intel W680
• Оперативная память:
  • Тип: DDR5
  • Количество слотов: 4 DIMM
  • Максимальный объем: 128 ГБ
  • Максимальная частота: 4400 МГц (JEDEC/без разгона)
  • Поддержка ECC/non-ECC UDIMM
• Слоты расширения:
  • 2x PCI-E 5.0 x16 (режимы 16/NA или 8/8)
  • 2x PCI-E 3.0 x4
  • 1x 5V PCI 32bit
• Накопители:
  • 8x SATA3 (6 Гбит/с) с поддержкой RAID 0/1/5/10
  • 3x M.2 (PCI-E 4.0 x4, форм-фактор 2280, M-Key) с поддержкой RAID 0/1/5
• Сетевые интерфейсы:
  • 1x 2.5 Gigabit Ethernet (Intel I225LM)
  • 1x Gigabit Ethernet (Intel I219LM)
  • 1x Выделенный IPMI LAN порт
• Видеовыходы: VGA, DVI-D, HDMI, DisplayPort
• Порты USB:
  • USB 3.2 Gen2 (Type-A, Type-C)
  • USB 3.2 Gen1
  • USB 2.0
• Управление: IPMI (Intelligent Platform Management Interface)
