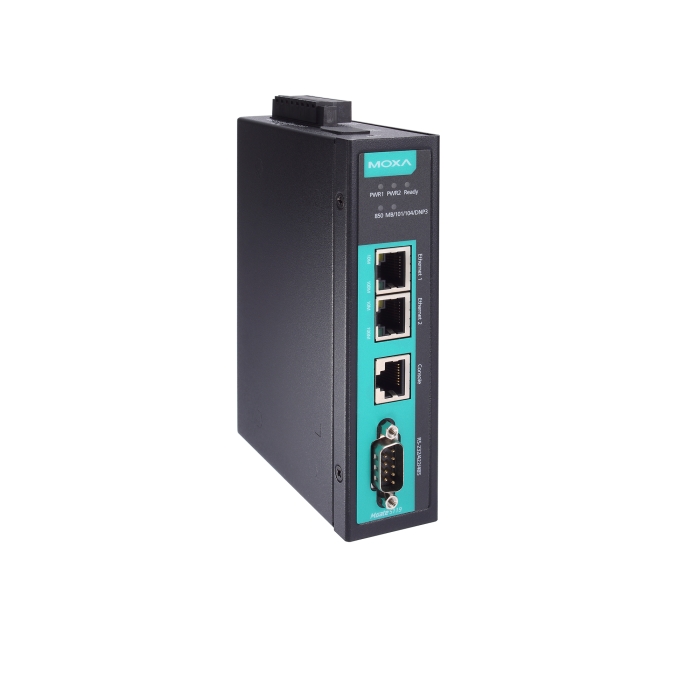

Преобразователь MOXA MGate 5119-T

Преобразователь MOXA MGate 5119-T представляет собой промышленный шлюз Ethernet, разработанный для эффективной интеграции устройств, использующих протоколы Modbus, IEC 60870-5-101, IEC 60870-5-104 и DNP3, в сети IEC 61850 MMS. Это решение идеально подходит для модернизации существующих подстанций и подключения нового оборудования к уже развернутым системам управления цифровыми подстанциями.

Данный преобразователь функционирует как мастер/клиент для различных промышленных протоколов, включая Modbus RTU/ASCII/TCP, IEC 60870-5-101/104 и DNP3 serial/TCP, обеспечивая сбор и обмен данными с системами IEC 61850 MMS. Устройство оснащено двумя портами Ethernet 10/100BaseT(X) с разъемами RJ45 и одним последовательным портом RS-232/422/485 с разъемом DB9 male. Для повышения надежности и безопасности, последовательный порт имеет встроенную изоляцию 2 кВ.

Преобразователь MOXA MGate 5119-T обладает расширенными функциями для удобства настройки и диагностики. Встроенный генератор файлов SCL позволяет легко создавать необходимые конфигурационные файлы через веб-консоль, значительно экономя время и ресурсы. Функция мониторинга трафика с поддержкой популярного инструмента Wireshark упрощает поиск и устранение неисправностей. Устройство соответствует высоким стандартам кибербезопасности, включая IEC 62443 и NERC CIP, предлагая функции шифрования протоколов (IEC 61850 MMS и DNP3 TCP), политику паролей и шифрование данных конфигурации для защиты от несанкционированного доступа.

Основные технические характеристики:

• Рабочая температура: от -40 до 75°C.
• Интерфейсы: 2 порта Ethernet 10/100BaseT(X) (RJ45), 1 последовательный порт RS-232/422/485 (DB9 male).
• Изоляция последовательного порта: 2 кВ.
• Поддерживаемые протоколы: Modbus RTU/ASCII/TCP (мастер/клиент), IEC 60870-5-101 (мастер), IEC 60870-5-104 (клиент), DNP3 serial/TCP (мастер), IEC 61850 MMS (сервер).
• Скорость передачи данных последовательного порта: от 50 бит/с до 921,6 кбит/с.
• Управление направлением данных RS-485: Автоматическое управление направлением данных (ADDC).
• Резисторы подтяжки RS-485: 1 кОм, 150 кОм.
• Терминатор RS-485: 120 Ом.
• Входное напряжение питания: от 12 до 48 В постоянного тока.
• Корпус: Металлический.
• Степень защиты IP: IP30.
• Габариты (ШxГxВ): 36 x 120 x 150 мм.
• Вес: 517 г.
• Соответствие стандартам: IEC 61850-3, IEEE 1613, IEC 62443/NERC CIP, EN 55032/35, CISPR 32, FCC Part 15B Class A, IEC 61000-4-x (ESD, RS, EFT, Surge, CS, PFMF), IEC 60950-1, IEC 62368-1, UL 62368-1, IEC 60068-2-32, IEC 60068-2-27, IEC 60068-2-6.
• Дополнительные возможности: Слот для карты MicroSD, встроенный генератор SCL-файлов, мониторинг трафика, каскадирование Ethernet.
