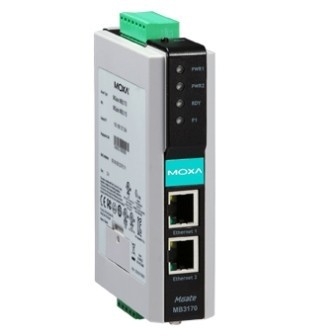

Преобразователь MOXA MGate MB3170-T

Преобразователь MOXA MGate MB3170-T представляет собой усовершенствованный шлюз Modbus, предназначенный для эффективного преобразования протоколов Modbus TCP в последовательные протоколы (Modbus RTU/ASCII) и обратно. Это устройство "3 в 1" обеспечивает бесшовную коммуникацию между различными Modbus-сетями, что делает его идеальным решением для промышленных сред, требующих высокой надежности и широкого диапазона рабочих температур от -40 до 75°C.

Данный преобразователь позволяет интегрировать существующие последовательные устройства Modbus RTU/ASCII в сети Modbus TCP без изменения их архитектуры или программного обеспечения. Он поддерживает одновременное подключение до 32 клиентов Modbus TCP и до 31 или 62 ведомых устройств Modbus RTU/ASCII, обеспечивая гибкость развертывания. Функция автоматической маршрутизации устройств (Auto Device Routing) значительно упрощает настройку, позволяя автоматически обнаруживать запросы Modbus и создавать таблицы маршрутизации идентификаторов ведомых устройств. Наличие двух портов Ethernet 10/100BaseT(X) с функцией каскадирования упрощает подключение нескольких шлюзов без необходимости использования отдельного коммутатора.

MOXA MGate MB3170-T разработан для работы в суровых условиях, о чем свидетельствует его прочный пластиковый корпус с классом защиты IP30 и возможность монтажа на DIN-рейку. Устройство также оснащено функцией приоритетного управления для срочных команд, что обеспечивает немедленный отклик на критически важные запросы. Для повышения надежности предусмотрены резервные входы питания постоянного тока.

Основные технические характеристики:

• Порты Ethernet: 2 x 10/100BaseT(X) (разъем RJ45), с функцией каскадирования и 1.5 кВ магнитной изоляцией.
• Последовательные порты: 1 x RS-232/422/485 (программно выбираемый).
• Разъемы последовательного порта: DB9 (вилка) для RS-232 и клеммная колодка для RS-422/485.
• Поддерживаемые протоколы Modbus: Modbus TCP (клиент/сервер), Modbus RTU/ASCII (мастер/ведомый).
• Скорость передачи данных: От 50 бит/с до 921.6 кбит/с.
• Рабочая температура: От -40 до 75°C.
• Температура хранения: От -40 до 85°C.
• Входное напряжение: 12 до 48 В постоянного тока.
• Потребление тока: Макс. 435 мА при 12 В постоянного тока.
• Габаритные размеры (без монтажных ушей): 29 x 89.2 x 118.5 мм.
• Вес: 360 г.
• Материал корпуса: Пластик.
• Монтаж: На DIN-рейку.
• Класс защиты IP: IP30.
• Релейные выходы: 1 (нагрузочная способность до 1 А при 30 В пост. тока).
• Среднее время наработки на отказ (MTBF): 210,794 часов.
• Сертификаты: CE, FCC, EN 55022 Class A, FCC Part 15 Subpart B Class A, UL508, EN 60950-1, DNV, UL/cUL Class 1 Division 2, ATEX Zone 2.
