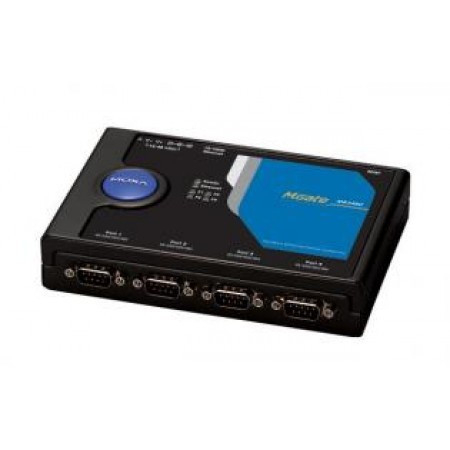

Преобразователь MOXA MGate MB3480

Преобразователь MOXA MGate MB3480 представляет собой 4-портовый шлюз, разработанный для эффективного преобразования протоколов Modbus TCP в Modbus RTU/ASCII (и обратно), что позволяет интегрировать последовательные устройства в современные сети Ethernet.

Это устройство обеспечивает подключение промышленного оборудования, использующего различные последовательные интерфейсы (RS-232/422/485) и протоколы данных (Modbus RTU, Modbus ASCII), к высокоскоростной сети Ethernet. Преобразователь MOXA MGate MB3480 поддерживает до 16 одновременных Modbus TCP мастеров и до 124 последовательных ведомых устройств, что делает его идеальным решением для крупномасштабных автоматизированных систем.

Каждый из четырех универсальных COM-портов может быть индивидуально настроен для работы с Modbus RTU или Modbus ASCII, а также с различными скоростями передачи данных, что обеспечивает максимальную гибкость при интеграции разнородных сетей. Среди интеллектуальных функций, реализованных в устройстве, стоит отметить автоматическое управление направлением данных (ADDC), интеллектуальную маршрутизацию (Smart Routing) и функцию Auto Device Routing, которая значительно упрощает настройку и конфигурирование.

Основные технические характеристики Преобразователя MOXA MGate MB3480:

• Интерфейсы:
  • Последовательные порты: 4 x RS-232/422/485 (DB9 "папа").
  • Ethernet: 1 x RJ45, 10/100BaseT(X).
• Поддерживаемые протоколы: Modbus TCP, Modbus RTU, Modbus ASCII (Master/Slave).
• Параметры последовательной связи:
  • Скорость передачи данных: от 50 бит/с до 921,6 Кбит/с.
  • Биты данных: 7, 8.
  • Стоповые биты: 1, 2.
  • Четность: Нет, Чет, Нечет, Пробел, Метка.
  • Управление потоком данных: RTS/CTS, DTR/DSR (только для RS-232).
• Количество подключаемых устройств:
  • До 16 Modbus TCP мастеров.
  • До 32 Modbus TCP ведомых (в режиме Master).
  • До 124 Modbus RTU/ASCII ведомых.
• Электропитание: 12-48 В постоянного тока.
• Потребляемый ток: Макс. 385 мА при 12 В.
• Гальваническая изоляция: 1.5 кВ.
• Защита: ESD 15 кВ для всех сигналов.
• Материал корпуса: Металл.
• Степень защиты: IP30.
• Рабочая температура: от 0 до 60 °C.
• Габариты (ШхВхГ): 35.5 x 102.7 x 157.2 мм.
• Вес: 0.74 кг.
• Монтаж: Настенный, на DIN-рейку.
• Среднее время наработки на отказ (MTBF): 34 года.

Преобразователь MOXA MGate MB3480 представляет собой надежное и функциональное решение для интеграции промышленных сетей, обеспечивая высокую плотность узлов Modbus и удобство настройки.
