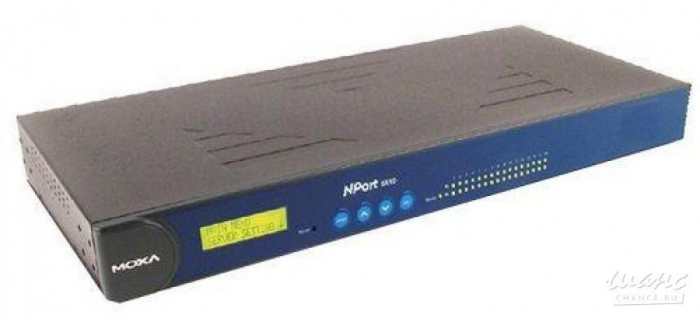

Преобразователь MOXA NPort 5630-16

Преобразователь MOXA NPort 5630-16 представляет собой высокопроизводительный 16-портовый сервер устройств, разработанный для эффективного подключения последовательных устройств с интерфейсами RS-422/485 к сети Ethernet. Это решение идеально подходит для построения сложных систем удаленного опроса, сбора данных, мониторинга и управления в промышленной автоматизации и других областях, где требуется надежная и гибкая интеграция оборудования.

Данный преобразователь обеспечивает двунаправленную передачу данных между последовательными устройствами и Ethernet, позволяя централизовать управление и доступ к оборудованию по сети. Он оснащен одним портом Ethernet 10/100BaseT(X) с разъемом RJ45 и 16 последовательными портами RS-422/485, также с разъемами RJ45, что упрощает монтаж в стандартные 19-дюймовые стойки. Для удобства настройки и мониторинга, MOXA NPort 5630-16 имеет встроенный ЖК-дисплей с кнопками, а также поддерживает конфигурацию через веб-интерфейс, Telnet-консоль и специализированные утилиты для Windows.

Устройство поддерживает различные режимы работы, включая Real COM, TCP Server, TCP Client, UDP, Pair Connection и Ethernet Modem, что обеспечивает широкую совместимость с сетевым программным обеспечением. Надежность работы в промышленных условиях гарантируется металлическим корпусом, защитой от электростатических разрядов (ESD) до 15 кВ для всех сигналов и магнитной изоляцией Ethernet-порта 1.5 кВ. Автоматический контроль направления передачи данных (ADDC®) для RS-485 и настраиваемые оконечные резисторы с подтягивающими/стягивающими резисторами обеспечивают стабильную связь.

Основные технические характеристики MOXA NPort 5630-16:

Количество последовательных портов: 16

Тип последовательных портов: RS-422/485

Разъемы последовательных портов: RJ45 (8-контактные)

Количество портов Ethernet: 1

Скорость Ethernet: 10/100BaseT(X)

Разъем Ethernet: RJ45

Входное напряжение питания: 100-240 В переменного тока (AC), 47-63 Гц

Скорость передачи данных (бод): от 50 бит/с до 921.6 кбит/с

Режимы работы: Real COM, TCP Server, TCP Client, UDP, Pair Connection, Ethernet Modem, Reverse Telnet, RFC2217

Управление: ЖК-панель с кнопками, веб-консоль, Telnet-консоль, Windows-утилита, последовательная консоль

Защита Ethernet-порта: Магнитная изоляция 1.5 кВ

Защита от электростатических разрядов (ESD): 15 кВ для всех сигналов

Управление направлением данных RS-485: Автоматическое (ADDC®)

Материал корпуса: Металл

Монтаж: Установка в 19-дюймовую стойку

Рабочая температура: от 0 до 60°C

Температура хранения: от -20 до 70°C

Относительная влажность: от 5 до 95% (без конденсации)

Размеры (с креплениями для стойки): 480 x 45 x 198 мм

Вес: 2560 г
