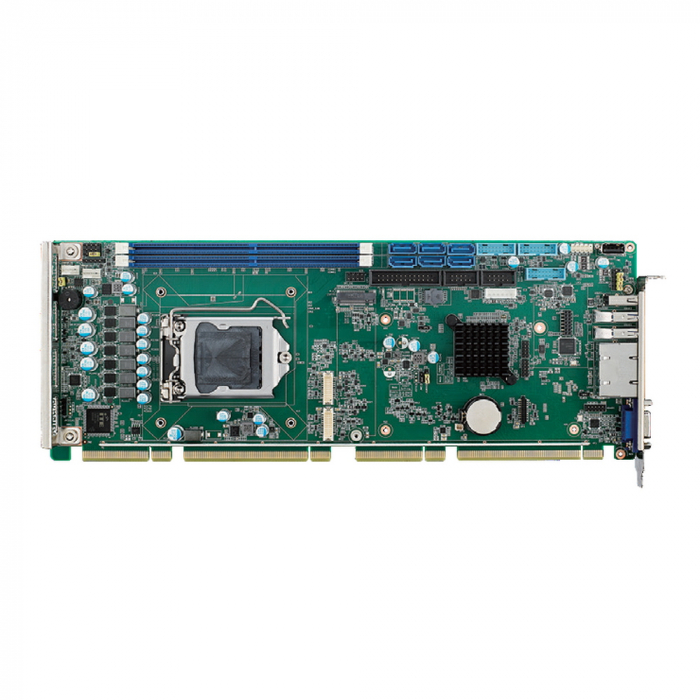

Материнская плата Advantech PCE-5132G2-00A2

Материнская плата Advantech PCE-5132G2-00A2 представляет собой высокопроизводительное процессорное решение форм-фактора PICMG 1.3, разработанное для создания надёжных и функциональных систем в промышленных и встраиваемых приложениях. Эта плата обеспечивает широкие возможности для построения мощных вычислительных комплексов благодаря поддержке современных процессоров Intel и обширному набору интерфейсов.

Основой Advantech PCE-5132G2-00A2 является сокет LGA1200, совместимый с процессорами Intel Core i9, i7, i5, i3, Pentium и Celeron 10-го поколения (Comet Lake), что позволяет использовать её в задачах, требующих высокой вычислительной мощности. Интегрированный чипсет Intel Q470E обеспечивает стабильную работу и поддержку всех современных технологий. Плата оснащена двумя слотами для оперативной памяти DDR4, поддерживающими двухканальный режим работы и позволяющими установить до 64 ГБ ОЗУ с частотой до 2933 МГц, что критически важно для ресурсоёмких приложений.

Для расширения функциональности Advantech PCE-5132G2-00A2 предлагает богатый набор слотов: четыре слота PCI, один PCIe x16 и один PCIe x4, а также современный слот M.2 (Type M, 2280) для высокоскоростных накопителей. Возможности подключения периферии включают шесть портов SATA 3.0 с поддержкой RAID 0, 1, 5, 10, что обеспечивает гибкость в организации дисковой подсистемы. Для сетевого взаимодействия предусмотрены два гигабитных Ethernet-порта на контроллерах Intel I219-LM и Intel I210-AT.

Плата обладает широкими возможностями для подключения различных устройств ввода-вывода, включая 6 портов USB 2.0 и 8 портов USB 3.2, два COM-порта (RS-232), а также разъемы LPT и GPIO. Видеовыходы включают CRT, DisplayPort и DVI-D, обеспечивая гибкость в подключении дисплеев и поддержку до трех независимых мониторов. Advantech PCE-5132G2-00A2 питается от источника 12VDC-in через объединительную панель и способна работать в широком диапазоне температур от 0 до 60 °C, что делает её подходящей для использования в промышленных условиях.

Основные технические характеристики Advantech PCE-5132G2-00A2:

• Форм-фактор: PICMG 1.3 Full-Size SHB
• Сокет процессора: LGA1200
• Поддерживаемые процессоры: Intel Core i9/i7/i5/i3/Pentium/Celeron 10-го поколения (Comet Lake)
• Чипсет: Intel Q470E
• Тип оперативной памяти: DDR4 (non-ECC)
• Количество слотов ОЗУ: 2 x 288-pin DIMM
• Максимальный объем ОЗУ: до 64 ГБ
• Поддерживаемые частоты ОЗУ: 2666/2933 МГц
• Графика: Интегрированная в процессор (Intel HD Graphics)
• Видеовыходы: 1x CRT (VGA), 1x DVI-D, 1x DisplayPort; поддержка до 3 дисплеев
• Сетевые контроллеры: 2 x Gigabit Ethernet (Intel I219-LM, Intel I210-AT)
• Порты USB: 6 x USB 2.0, 8 x USB 3.2 (включая Gen1 и Gen2)
• Последовательные порты: 2 x COM (RS-232)
• Порт LPT: Да
• GPIO: 8-битный
• Порты SATA: 6 x SATA 3.0 (с поддержкой RAID 0, 1, 5, 10)
• Слоты расширения: 4 x PCI, 1 x PCIe x16, 1 x PCIe x4
• Слот M.2: 1 x M.2 (Type M, 2280, PCIe x4)
• Питание: 12VDC-in (через объединительную панель)
• Максимальное TDP процессора: до 125 Вт
• Рабочая температура: от 0 до 60 °C
• Размеры: 338 x 122 мм
• BIOS: 256 Mb SPI Flash AMI BIOS
• Сторожевой таймер (Watchdog Timer): Программируемый 1-255 сек
