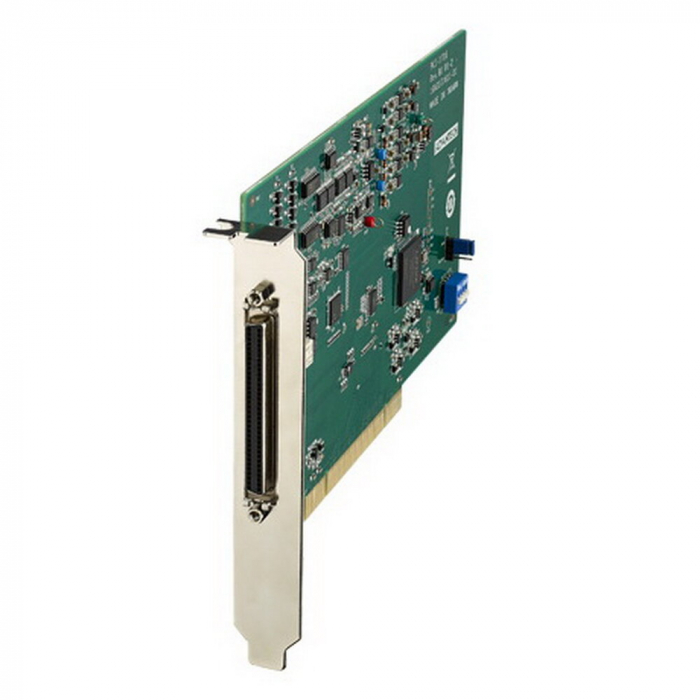

Плата интерфейса Advantech PCI-1716-BE

Плата интерфейса Advantech PCI-1716-BE представляет собой высокопроизводительную многофункциональную плату с шиной PCI, разработанную для широкого спектра задач сбора и обработки данных. Она обеспечивает точное и надежное взаимодействие между компьютером и внешними устройствами, что делает ее идеальным решением для систем автоматизации, лабораторных измерений и промышленного контроля.

Эта плата оснащена 16-битным аналого-цифровым преобразователем (АЦП) с высокой частотой дискретизации до 500 кВыб/с, что позволяет захватывать быстрые аналоговые сигналы с высокой детализацией. Гибкость аналоговых входов обеспечивается поддержкой 16 несимметричных или 8 дифференциальных каналов, а также их комбинации. Для эффективной обработки данных предусмотрен встроенный буфер FIFO объемом 8192 выборки, который помогает предотвратить потерю данных при высоких скоростях передачи. Помимо аналоговых функций, Плата интерфейса Advantech PCI-1716-BE включает 2 аналоговых выходных канала, 16 цифровых входов и 16 цифровых выходов, что расширяет ее возможности для управления и мониторинга различных устройств.

Ключевые особенности, такие как функция автокалибровки, гарантируют высокую точность измерений на протяжении всего срока службы платы. Поддержка различных диапазонов входного и выходного напряжения делает ее универсальным инструментом для работы с разнообразными сигналами.

Основные технические характеристики:

Тип интерфейса: PCI

Аналоговые входы (AI):

Каналы: 16 несимметричных (SE) или 8 дифференциальных (DI)

Разрядность АЦП: 16 бит

Максимальная частота дискретизации: до 500 кВыб/с (суммарно)

Диапазоны входного напряжения: ±0.625 В, ±1.25 В, ±2.5 В, ±5 В, ±10 В, 0~1.25 В, 0~2.5 В, 0~5 В, 0~10 В

Аналоговые выходы (AO):

Каналы: 2

Разрядность ЦАП: 16 бит

Диапазоны выходного напряжения: 0~5 В, 0~10 В, ±5 В, ±10 В

Частота обновления: 1 МВыб/с

Цифровые входы (DI): 16 каналов (TTL)

Цифровые выходы (DO): 16 каналов (TTL)

Буфер FIFO: 8192 выборки

Счетчик/таймер: 1 канал, 16-битный

Функции: Автокалибровка, переключатель BoardID™

Поддержка языков программирования: C#, C++, LabVIEW, VB.Net, BCB, MFC, VB6, Delphi, Java, Matlab, Qt
