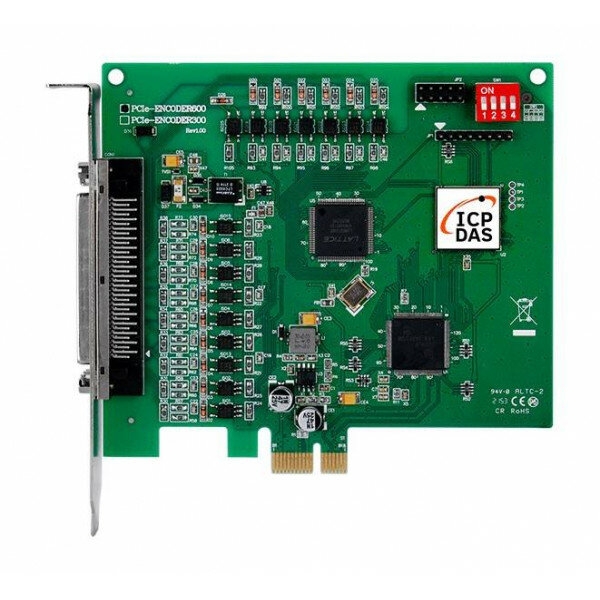

Плата ICP DAS PCIe-ENCODER600

Плата ICP DAS PCIe-ENCODER600 представляет собой высокопроизводительную 6-осевую плату ввода энкодера, разработанную для шины PCI Express. Она предназначена для точного измерения положения и скорости в различных промышленных и автоматизированных системах, обеспечивая надежный сбор данных с энкодеров.

Эта плата оснащена шестью независимыми 32-битными счетчиками, каждый из которых поддерживает максимальную частоту счета до 4 МГц. Плата ICP DAS PCIe-ENCODER600 поддерживает различные режимы счета, включая квадратурный (Quadrant), по часовой/против часовой стрелки (CW/CCW) и импульс/направление (PULSE/DIR), что делает ее универсальным решением для широкого спектра задач. Для обеспечения гибкости в работе предусмотрены три режима сброса счетчика: сброс по регистру, сброс по индексному каналу (C-канал) и аппаратный сброс (через внешние контакты HR1-HR6). Контакты аппаратного сброса также могут быть использованы как цифровые входы.

Помимо функций энкодера, Плата ICP DAS PCIe-ENCODER600 включает 8 каналов цифровых выходов и обеспечивает изоляцию цифровых входов/выходов до 2500 В (скз) с помощью оптопар, что защищает систему от воздействия высоких напряжений и помех. Подключение осуществляется через 68-контактный разъем SCSI-II. Плата поставляется с драйверами и библиотеками функций для различных операционных систем, включая Windows 2000, Windows XP, Windows 7, Windows 10 и Linux.

Основные области применения Платы ICP DAS PCIe-ENCODER600 включают полупроводниковое производство, контроль компонентов, контроль качества на производстве, инспекцию пищевых продуктов и напитков, микроскопию и медицинскую визуализацию, биометрические приложения, управление X-Y-Z столами, штамповочные машины с фиксированным шагом, передаточные механизмы и спиннеры.

Основные технические характеристики:

• Тип шины: PCI Express x1
• Количество осей энкодера: 6
• Разрешение счетчика: 32 бит
• Максимальная частота счета энкодера: 4 МГц
• Режимы счета: Квадратурный, CW/CCW, PULSE/DIR
• Цифровые входы: 6 каналов (могут использоваться как аппаратный сброс)
• Цифровые выходы: 8 каналов
• Изоляция: 2500 В (скз) для цифровых входов/выходов
• Разъем: 68-контактный SCSI-II (мама)
• Потребление тока: 500 мА при 3.3 В
• Рабочая температура: от 0°C до +60°C
• Температура хранения: от -20°C до +80°C
• Рабочая влажность: от 5% до 85% (без конденсации)
• Габаритные размеры: 120.4 x 90.8 мм
• Поддерживаемые ОС: Windows 2000/XP/7/10, Linux
