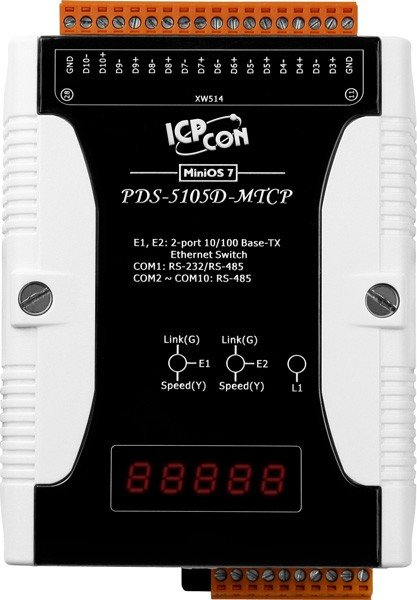

Сервер ICP DAS PDS-5105D-MTCP

Сервер ICP DAS PDS-5105D-MTCP представляет собой программируемый сервер устройств, разработанный для эффективного подключения последовательных устройств RS-232/485 к сети Ethernet. Это устройство, также известное как "шлюз Serial-to-Ethernet", обеспечивает надежную и гибкую связь в промышленных и автоматизированных системах.

Благодаря наличию 10 последовательных портов (1 порт RS-232/485 и 9 портов RS-485) и двух портов Ethernet со встроенным коммутатором, Сервер ICP DAS PDS-5105D-MTCP упрощает сетевую инфраструктуру и расширяет возможности подключения. Удобная утилита VxComm Driver позволяет легко превращать встроенные COM-порты сервера в стандартные COM-порты на ПК, обеспечивая бесшовную интеграцию. Устройство также функционирует как шлюз Modbus TCP в Modbus RTU/ASCII, поддерживая большинство коммуникаций SCADA/HMI на основе протокола Modbus/TCP.

Встроенная высокопроизводительная операционная система MiniOS7 от ICP DAS обеспечивает быстрый запуск (всего за одну секунду) и оперативный отклик. Программируемая структура Xserver позволяет разрабатывать надежные Ethernet-приложения. Для повышения надежности в жестких условиях эксплуатации предусмотрен сторожевой таймер и защита от переполюсовки питания. Функция LAN Bypass обеспечивает непрерывность сетевого трафика даже в случае отключения модуля из-за сбоя программного обеспечения, оборудования или питания.

Основные технические характеристики Сервера ICP DAS PDS-5105D-MTCP:

• Тип устройства: Программируемый сервер устройств (Programmable Device Server)
• Последовательные порты: 1 x RS-232/485, 9 x RS-485 (всего 10 портов)
• Тип разъемов последовательных портов: Клеммы
• Интерфейс Ethernet: 2 x 10/100 Base-TX (RJ45) со встроенным коммутатором
• Функции Ethernet: LAN Bypass
• Поддержка протоколов: Modbus TCP Slave, Modbus RTU/ASCII Master
• Процессор: 80186, 80 МГц или совместимый
• Оперативная память (RAM): 512 КБ
• Flash-память: 512 КБ
• EEPROM-память: 16 КБ
• Операционная система: MiniOS7
• Скорость передачи данных (последовательные порты): До 115200 бит/с
• Биты данных: 5, 6, 7, 8
• Четность: Нет, Чет, Нечет, 0, 1
• Стоповые биты: 1, 2
• Защита последовательных портов: +/-2 кВ ESD
• Дисплей: 5-разрядный 7-сегментный светодиодный дисплей
• Рабочее напряжение: 12 ~ 48 В постоянного тока
• Потребление тока: 0.18 А при 24 В постоянного тока
• Защита от неверной полярности: Присутствует
• Рабочая температура: От -25 до +75 °C
• Материал корпуса: Пластик
• Габаритные размеры (Ш x В x Г): 91 x 132 x 52 мм
