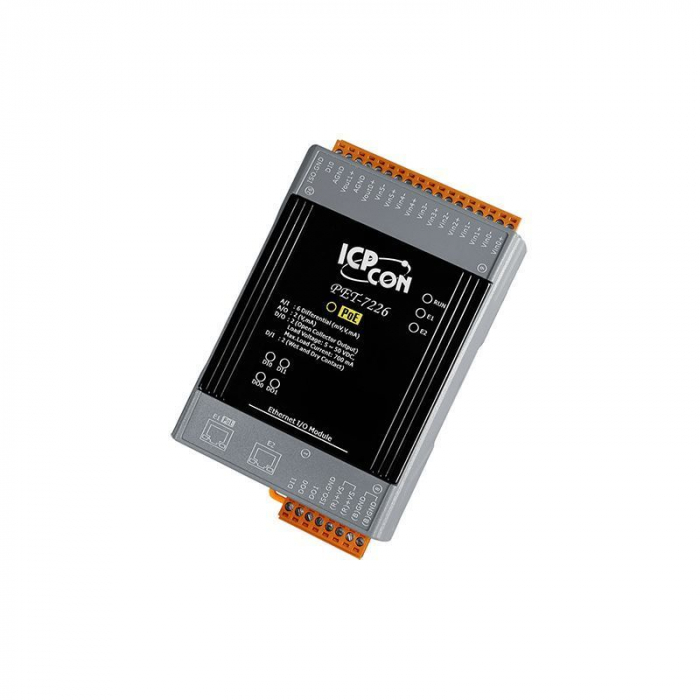

Модуль ICP DAS PET-7226

Модуль ICP DAS PET-7226 представляет собой многофункциональное устройство ввода-вывода, предназначенное для систем автоматизации, обеспечивающее надежное и гибкое взаимодействие с различными датчиками и исполнительными механизмами. Этот модуль сочетает в себе возможности аналогового и дискретного ввода/вывода, а также обладает встроенным 2-портовым Ethernet-коммутатором с поддержкой технологии Power over Ethernet (PoE), что значительно упрощает развертывание и подключение в промышленных сетях.

Модуль Модуль ICP DAS PET-7226 идеально подходит для применения в системах сбора данных, управления процессами, автоматизации зданий и машин, а также для удаленного мониторинга и диагностики. Благодаря встроенному веб-серверу и поддержке протоколов Modbus TCP/UDP, модуль легко интегрируется в существующие SCADA-системы и позволяет осуществлять удаленный доступ и конфигурирование через веб-интерфейс.

Одной из ключевых особенностей Модуль ICP DAS PET-7226 является наличие двух портов Ethernet с функцией коммутатора, что позволяет создавать "цепочечные" подключения (Daisy-Chain Topology), сокращая количество необходимых кабелей и сетевого оборудования. Поддержка PoE исключает необходимость в отдельном источнике питания, передавая данные и электроэнергию по одному Ethernet-кабелю.

Модуль разработан для работы в жестких промышленных условиях, о чем свидетельствует широкий диапазон рабочих температур и наличие двойного сторожевого таймера (аппаратного и программного), обеспечивающего стабильную работу и восстановление в случае сбоев.

Основные технические характеристики Модуль ICP DAS PET-7226:

Аналоговый ввод (AI): 6 каналов.

Разрядность АЦП: 16 бит.

Программируемые диапазоны: ±500 мВ, ±1 В, ±5 В, ±10 В, ±20 мА, 0~20 мА, 4~20 мА.

Частота выборки: 10 Гц.

Защита от перенапряжения: 240 В (среднеквадратичное значение).

Аналоговый вывод (AO): 2 канала.

Разрядность ЦАП: 12 бит.

Программируемые диапазоны: ±5 В, ±10 В, 0~20 мА, 4~20 мА.

Дискретный ввод (DI): 2 канала.

Тип: Сухой контакт или контакт с внешним питанием (3.5-30 В для логического "0", 0-1 В для логической "1").

Функция счетчика: 32-битный, до 100 Гц.

Дискретный вывод (DO): 2 канала.

Тип: Открытый коллектор (NPN).

Выходное напряжение: 5-50 В.

Максимальный выходной ток: 700 мА.

Ethernet-порты: 2 x RJ-45, 10/100 Base-TX со встроенным коммутатором.

Питание: Поддержка Power over Ethernet (PoE) IEEE 802.3af Class 1 или внешний источник питания 12-48 В постоянного тока.

Потребляемая мощность: До 5.2 Вт.

Протоколы связи: Modbus TCP, Modbus UDP.

Рабочая температура: От -25°C до +75°C.

Габариты (В x Ш x Г): 120 x 76 x 38 мм.

Монтаж: На DIN-рейку, настенный.

Изоляция: 1500 В постоянного тока для Ethernet, 2500 В постоянного тока для ввода/вывода.
