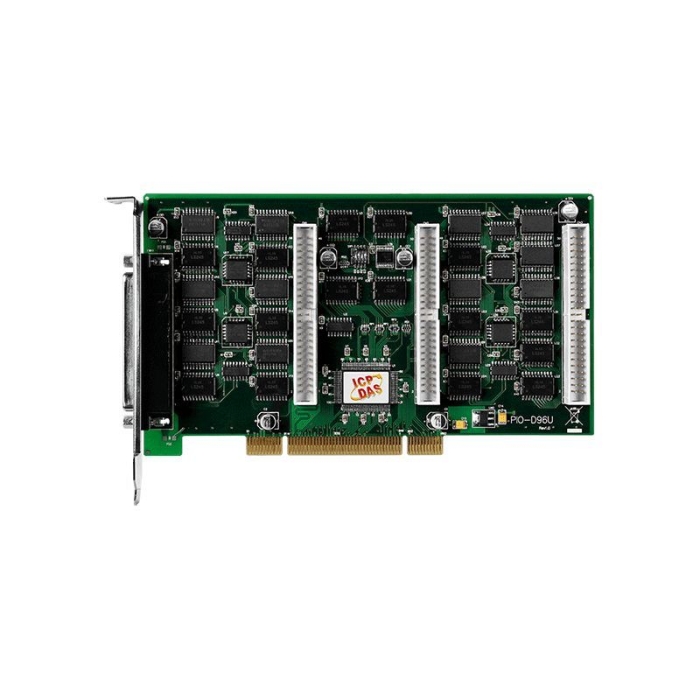

Плата ICP DAS PIO-D96U

Плата ICP DAS PIO-D96U представляет собой универсальное решение для систем сбора и обработки данных, разработанное для обеспечения высоконадежного дискретного ввода/вывода. Эта плата, оснащенная 96 каналами дискретного ввода/вывода, является идеальным выбором для широкого спектра промышленных и лабораторных приложений, где требуется точный контроль и мониторинг цифровых сигналов.

Разработанная как современная замена для предыдущих моделей, Плата ICP DAS PIO-D96U совместима как с 3.3 В, так и с 5 В шиной PCI, что обеспечивает гибкость при интеграции в различные компьютерные системы. Она предлагает двенадцать 8-битных двунаправленных программируемых портов ввода/вывода, что позволяет гибко настраивать каждый канал в соответствии с конкретными требованиями задачи. Все линии ввода/вывода буферизированы непосредственно на плате, что повышает надежность и стабильность работы.

Дополнительные функции включают поддержку идентификации платы (Card ID) с помощью DIP-переключателя, что особенно полезно при использовании нескольких плат в одной системе, позволяя программно распознавать каждую из них. Плата также оснащена четырехканальным источником прерываний и буферным выходом для повышения нагрузочной способности. Благодаря продуманной конструкции и высокой производительности, Плата ICP DAS PIO-D96U обеспечивает эффективное и точное взаимодействие с внешними устройствами.

Основные технические характеристики:

• Интерфейс: Universal PCI (поддержка 3.3 В / 5 В шины PCI).
• Количество каналов дискретного ввода/вывода: 96.
• Тип портов: Двенадцать 8-битных двунаправленных программируемых портов ввода/вывода.
• Буферизация: Все линии ввода/вывода буферизированы на плате.
• Источник прерываний: 4 канала.
• Время отклика дискретного ввода/вывода: Приблизительно 1 мкс (1 МГц).
• Выходная способность: Буферный выход для повышенной нагрузочной способности.
• Функция Card ID: Поддерживается (SMD переключатель).
• Уровень логического "0" (цифровой вход): Макс. 0.8 В.
• Уровень логического "1" (цифровой вход): Мин. 2.0 В.
• Уровень логического "0" (цифровой выход): Макс. 0.4 В.
• Уровень логического "1" (цифровой выход): Мин. 2.4 В.
• Максимальный выходной ток (цифровой выход): 64 мА.
• Разъемы: Один DB37, три 50-контактных разъема типа "box header".
• Поддержка операционных систем: Linux, DOS, Windows 98/NT/2000, 32-битные Windows XP/2003/Vista/7, 32/64-битные Windows 10/11.
• Среды разработки: Turbo C++, Borland C++, Microsoft C++, Visual C++, Borland Delphi, Borland C++ Builder, Visual Basic, C#.NET, Visual Basic.NET, LabVIEW.
• Рабочая температура: От 0°C до +60°C.
