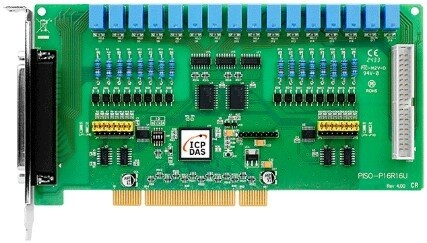

Адаптер ICP DAS PISO-P16R16U

Адаптер ICP DAS PISO-P16R16U представляет собой универсальную плату расширения PCI, разработанную для систем сбора данных и управления, требующих надежной изоляции и широких возможностей ввода-вывода. Этот адаптер идеально подходит для промышленных применений, где необходимо обеспечить защиту хост-компьютера от электрических помех и скачков напряжения, а также управлять внешними устройствами с помощью релейных выходов.

Плата ICP DAS PISO-P16R16U оснащена 16 каналами цифрового ввода с оптоэлектронной изоляцией, обеспечивающей защиту до 3750 Вскз. Это позволяет полностью изолировать входные сигналы, предотвращая образование земляных петель и защищая компьютер от потенциально разрушительных перепадов напряжения. Адаптер также включает 16 релейных выходов, которые могут использоваться для управления состоянием внешних устройств, активации сигналов тревоги, а также коммутации внешних реле или маломощных переключателей. Поддержка универсальной шины PCI обеспечивает совместимость как с 3.3 В, так и с 5 В слотами PCI.

Для удобства подключения Адаптер ICP DAS PISO-P16R16U комплектуется кабелем CA-4037W (переходник с 40-контактного разъема на 37-контактный) и двумя разъемами D-Sub CA-4002, что упрощает монтаж и подключение к внешним цепям. Плата полностью совместима с предыдущей моделью PISO-P16R16, что позволяет легко заменить ее без необходимости изменения программного обеспечения или драйверов. Поддерживается широкий спектр операционных систем, включая различные версии Windows, Linux и DOS, а также предоставляются SDK и примеры программ на популярных языках программирования, таких как VB, VC, Delphi, LabVIEW и другие.

Основные технические характеристики:

• Тип шины: Универсальная PCI (поддержка 3.3 В и 5 В)
• Количество каналов цифрового ввода: 16
• Изоляция цифрового ввода: Оптоэлектронная, 3750 Вскз
• Входное напряжение (цифровой ввод): Логический "1" AC/DC 5~24 В (AC 50~1 кГц); Логический "0" AC/DC 0~1 В
• Количество релейных выходов: 16
• Тип реле: 8 SPDT (Form C), 8 SPST (Form A)
• Коммутационная способность реле:
  • Переменный ток (AC): 120 В при 0.5 А
  • Постоянный ток (DC): 24 В при 1 А
• Разъемы: Один 37-контактный D-Sub (гнездо), один 40-контактный штыревой разъем
• В комплекте: Кабель CA-4037W, два разъема D-Sub CA-4002
• Потребляемая мощность: 800 мА при +5 В
• Рабочая температура: От 0 °C до +60 °C
• Поддерживаемые ОС: Windows (XP/2003/Vista/2008/7), Linux, DOS
