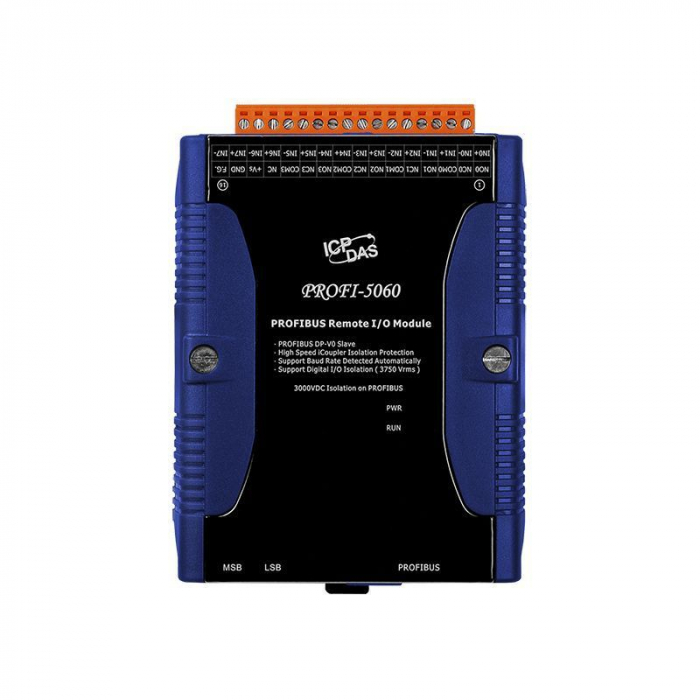

Модуль ICP DAS PROFI-5060

Модуль ICP DAS PROFI-5060 представляет собой высокофункциональное устройство, разработанное для использования в качестве ведомого устройства (slave) в сетях PROFIBUS DP. Этот модуль обеспечивает эффективное взаимодействие с ведущими устройствами (DP-Masters) благодаря поддержке протокола PROFIBUS DP-V0. Он идеально подходит для систем автоматизации, удаленного сбора данных и управления, предлагая надежное решение для мониторинга и контроля различных процессов.

Одной из ключевых особенностей Модуля ICP DAS PROFI-5060 является его способность обрабатывать как входные, так и выходные сигналы. Модуль оснащен 8 каналами изолированного дискретного ввода, что обеспечивает высокую помехоустойчивость и защиту от электрических помех. Кроме того, он имеет 4 канала релейного вывода, позволяющих управлять исполнительными механизмами и другими устройствами. Конфигурация модуля упрощается за счет использования GSD-файлов в любом конфигураторе PROFIBUS, что делает его гибким и удобным в настройке.

Основные технические характеристики:

• Протокол связи: PROFIBUS DP-V0 Slave.
• Количество каналов дискретного ввода: 8 (изолированные).
• Тип дискретного ввода: Sink/Source.
• Напряжение логической "1" (дискретный ввод): от +4 до +30 В.
• Напряжение логического "0" (дискретный ввод): максимум +1 В.
• Входное сопротивление (дискретный ввод): 3 кОм.
• Количество каналов релейного вывода: 4.
• Тип релейного вывода: Форма C (переключающий контакт).
• Нагрузочная способность реле: 0.6 А при 125 В переменного тока; 2 А при 30 В постоянного тока.
• Время переключения реле: 3 мс.
• Механическая износостойкость реле: 500 000 переключений.
• Скорость передачи данных: Автоматическое определение, до 12 Мбит/с.
• Настройка адреса: 0-99 с помощью поворотных переключателей.
• Изоляция: 3000 В постоянного тока со стороны PROFIBUS; 3750 В постоянного тока для дискретного ввода и внутренней логики.
• Защита от электростатического разряда (ESD): ±4 кВ (для каждого контакта).
• Рабочее напряжение: 10 ~ 40 В постоянного тока.
• Потребляемая мощность: 1 Вт.
• Рабочая температура: от -25°C до +75°C.
• Температура хранения: от -30°C до +80°C.
• Рабочая влажность: от 10% до 90% относительной влажности (без конденсации).
• Разъемы: DB9 (мама), винтовые клеммы.
• Индикаторы: Светодиоды PWR (питание) и RUN (работа).
• Материал корпуса: Пластик.
• Монтаж: На DIN-рейку.
• Габаритные размеры (Ш x В x Г): 91 x 128 x 52 мм.
