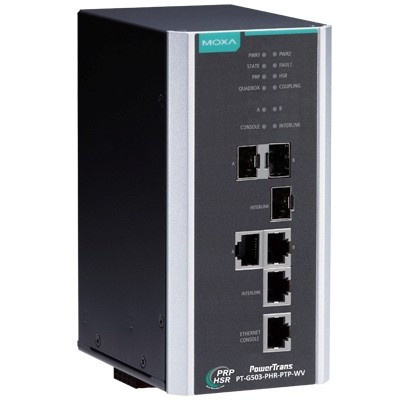

Промышленный коммутатор MOXA PT-G503-PHR-PTP-HV

Промышленный коммутатор MOXA PT-G503-PHR-PTP-HV представляет собой полногигабитное управляемое устройство резервирования (RedBox), разработанное для критически важных промышленных сетей, соответствующих стандартам IEC 61850-3 и IEC 62439-3.

Этот коммутатор обеспечивает высокую доступность системы и целостность данных благодаря поддержке протоколов параллельного резервирования (PRP) и бесшовного резервирования с высокой доступностью (HSR), что гарантирует нулевое время восстановления в случае сбоев. Он идеально подходит для применения в электроэнергетических подстанциях и системах автоматизации процессов, где требуется максимальная надежность сети. Модель Промышленный коммутатор MOXA PT-G503-PHR-PTP-HV оснащена тремя комбинированными портами Gigabit Ethernet, которые могут работать как 10/100/1000BaseT(X), так и 100/1000Base SFP. Один из портов предназначен для внутреннего соединения (INTERLINK), а два других (LAN A и LAN B) используются для коммуникаций по протоколам PRP/HSR. Коммутатор поддерживает функции Coupling и QuadBox, что позволяет гибко соединять кольца HSR для создания более универсальных резервированных сетей.

Для точной синхронизации времени в критически важных приложениях Промышленный коммутатор MOXA PT-G503-PHR-PTP-HV поддерживает аппаратную реализацию протокола IEEE 1588v2 PTP (Precision Time Protocol) в режиме одношаговых прозрачных часов. Устройство также оснащено изолированными резервированными входами питания, что повышает надежность электроснабжения.

Основные технические характеристики:

Количество портов: 3 комбинированных порта (10/100/1000BaseT(X) или 100/1000BaseSFP).

Стандарты резервирования: IEC 62439-3 Clause 4 (PRP), IEC 62439-3 Clause 5 (HSR).

Соответствие стандартам: IEC 61850-3, IEEE 1613 (для подстанций).

Синхронизация времени: Аппаратный IEEE 1588v2 PTP (End-to-End One-Step Transparent Clock).

Входное напряжение: 110/220 В переменного/постоянного тока (диапазон 85-264 В переменного тока, 88-300 В постоянного тока).

Потребляемый ток: Макс. 0.260/0.170 А при 110/220 В переменного тока; макс. 0.150/0.080 А при 110/220 В постоянного тока.

Рабочая температура: От -40 до 85°C.

Материал корпуса: Алюминий.

Степень защиты: IP40.

Габаритные размеры (ШxВxГ): 80 x 160 x 110 мм.

Вес: 1210 г.

Монтаж: На DIN-рейку.

Порты управления: Ethernet-консоль (RJ45), USB-последовательная консоль (Type B).

Поддерживаемые протоколы управления: HTTP, HTTPS/SSL, SNMPv1/v2c/v3, Telnet, SSH, RMON, Syslog и другие.
