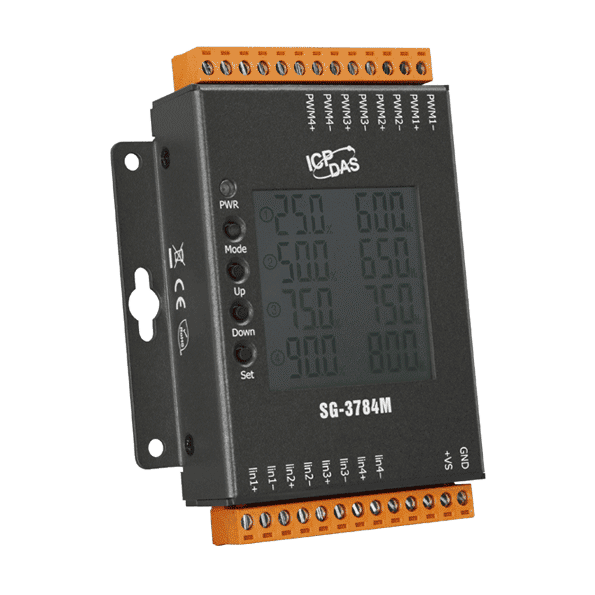

Модуль ICP DAS SG-3784M

Модуль ICP DAS SG-3784M — это высокоэффективный 4-канальный кондиционер сигналов, разработанный для преобразования входного постоянного тока в ШИМ-выход. Он представляет собой экономичное и надежное решение для различных промышленных применений, где требуется точное управление и преобразование аналоговых сигналов в цифровые импульсные.

Данный модуль идеально подходит для систем отопления и вентиляции в зданиях, а также для управления сервоприводными мембранными клапанами. Модуль ICP DAS SG-3784M обеспечивает линейное преобразование входного тока 4-20 мА в ШИМ-сигнал с регулируемым рабочим циклом от 0% до 100%. Пользователь может легко настраивать частоту ШИМ-сигнала в диапазоне от 600 Гц до 800 Гц с помощью удобных кнопок. Монохромный графический ЖК-дисплей с диагональю 2.7 дюйма позволяет одновременно отображать коэффициент заполнения и частоту для всех четырех выходных каналов ШИМ, обеспечивая наглядный контроль над рабочими параметрами.

Для повышения надежности в промышленных условиях, Модуль ICP DAS SG-3784M оснащен защитой от электростатических разрядов (ESD) 4 кВ и защитой от быстрых переходных процессов (EFT) 4 кВ, что гарантирует стабильную работу даже в условиях сильных электромагнитных помех. Прочный металлический корпус и возможность монтажа на DIN-рейку или стену делают его универсальным решением для интеграции в различные системы автоматизации.

Основные технические характеристики:

• Тип модуля: 4-канальный кондиционер сигналов постоянного тока (DC Current Input / PWM Output Signal Conditioner).
• Входные каналы: 4 канала постоянного тока 4-20 мА.
• Выходные каналы: 4 канала ШИМ (PWM).
• Точность: ±0.1% от полного диапазона.
• Частота ШИМ: Регулируемая, от 600 Гц до 800 Гц.
• Рабочий цикл ШИМ (Duty Cycle): От 1% до 100%.
• Дисплей: Монохромный графический ЖК-дисплей 2.7 дюйма (46x48 мм).
• Настройка: 4 кнопки для конфигурации ШИМ-сигналов.
• Защита ESD (IEC 61000-4-2): ±4 кВ для каждого канала.
• Защита EFT (IEC 61000-4-4): ±4 кВ для линии питания.
• Напряжение нагрузки (ШИМ): +24 В пост. тока при 1 А на канал (Source type).
• Максимальная нагрузка на канал: 1 А.
• Входное сопротивление: 137 Ом.
• Пропускная способность: 1 кГц.
• Рабочее напряжение: 10-30 В пост. тока.
• Потребление тока: 0.1 Вт (типовое); до 96.2 Вт (макс. при 1 А на все 4 канала ШИМ).
• Рабочая температура: От -25°C до +75°C.
• Температура хранения: От -40°C до +85°C.
• Рабочая влажность: 10-95% без конденсации.
• Материал корпуса: Металл.
• Монтаж: На DIN-рейку или настенный.
• Габаритные размеры (Ш x Г x В): 97 x 36 x 121 мм.
