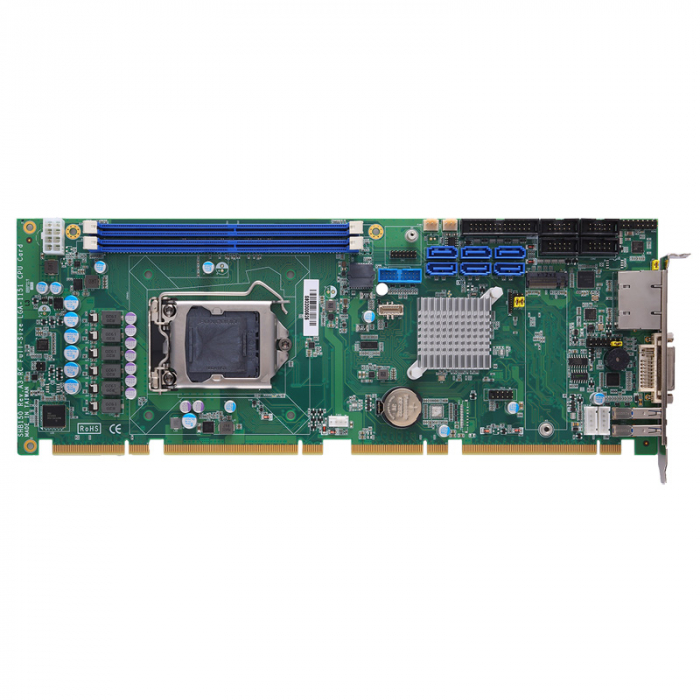

Плата Axiomtek SHB150RDGG-Q370 w/PCIex1 BIOS

Плата Axiomtek SHB150RDGG-Q370 w/PCIex1 BIOS представляет собой высокопроизводительную промышленную процессорную плату формата PICMG 1.3 Full-size, разработанную для требовательных промышленных приложений. Эта плата обеспечивает надежность и стабильность работы, поддерживая широкий спектр современных процессоров Intel и предлагая обширные возможности подключения, что делает ее идеальным решением для автоматизации, систем безопасности, медицинского оборудования и других встраиваемых систем.

Основой платы Axiomtek SHB150RDGG-Q370 w/PCIex1 BIOS является сокет LGA1151, который поддерживает процессоры Intel® Core™ i7/i5/i3, Xeon® E, Pentium® и Celeron® 8-го и 9-го поколений с тепловыделением до 95 Вт. В сочетании с чипсетом Intel® Q370 PCH, плата обеспечивает высокую производительность и поддерживает такие технологии, как Intel® Active Management Technology (AMT) и Intel® vPro, что упрощает удаленное управление и обслуживание системы.

Плата оснащена двумя слотами DDR4 Long-DIMM, позволяющими установить до 64 ГБ оперативной памяти с частотой 2666/2400 МГц, что обеспечивает достаточный объем для многозадачных и ресурсоемких приложений. Для хранения данных предусмотрено шесть портов SATA-600 с поддержкой RAID 0/1/5/10 для обеспечения целостности и избыточности данных, а также один слот M.2 Key M 2280 с интерфейсом PCIe x4 для высокоскоростных твердотельных накопителей.

Плата Axiomtek SHB150RDGG-Q370 w/PCIex1 BIOS предлагает богатый набор интерфейсов ввода-вывода для подключения различных периферийных устройств. В их числе двенадцать портов USB (два USB 3.2 Gen2x1, четыре USB 3.2 Gen1x1 и шесть USB 2.0), четыре COM-порта (два RS-232 и два RS-232/422/485), а также два гигабитных сетевых контроллера Intel® для надежного сетевого подключения. Видеовывод осуществляется через порты DVI-I и внутренний DisplayPort++. Дополнительные возможности включают поддержку LPT-порта, опциональный аудиокодек HD и возможность установки модуля TPM 2.0 для повышения безопасности. Плата разработана для работы в широком температурном диапазоне от 0°C до +60°C и при относительной влажности от 10% до 95% без конденсации, что подтверждает ее пригодность для промышленных условий.

Основные технические характеристики:

• Форм-фактор: PICMG 1.3 Full-size
• Поддерживаемые процессоры: Intel® Core™ i7/i5/i3, Xeon® E, Pentium® или Celeron® 8-го/9-го поколений (LGA1151, до 95 Вт)
• Чипсет: Intel® Q370 PCH
• Оперативная память: 2 x 288-контактных DDR4 Long-DIMM, до 64 ГБ (2666/2400 МГц)
• Видеоинтерфейсы: 1 x DVI-I, 1 x DisplayPort++ (внутренний)
• Сетевые контроллеры: 2 x Gigabit Ethernet (Intel® i219-LM и Intel® i211-AT)
• Порты USB: 2 x USB 3.2 Gen2x1, 4 x USB 3.2 Gen1x1, 6 x USB 2.0 (всего 12)
• Последовательные порты: 2 x RS-232, 2 x RS-232/422/485
• Порты SATA: 6 x SATA-600 (с поддержкой RAID 0/1/5/10)
• Слот M.2: 1 x M.2 Key M 2280 (PCIe x4)
• Слот расширения: PCIe x1 (для данной конфигурации)
• Порт LPT: 1
• Порты PS/2: 1 x PS/2 для клавиатуры (внутренний), 1 x PS/2 для мыши (внутренний)
• Поддержка Intel® AMT и vPro: Да
• Поддержка TPM 2.0: Опционально
• Сторожевой таймер: 225 уровней, от 1 до 255 секунд
• Рабочая температура: От 0°C до +60°C
• Рабочая влажность: От 10% до 95% относительной влажности (без конденсации)
• Размеры: 338 x 126 мм
