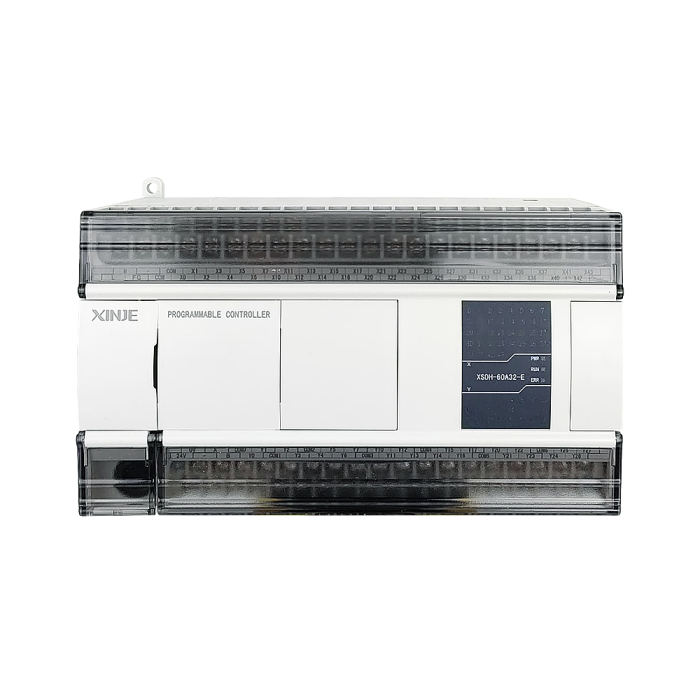

Контроллер Xinje XSDH-60A32-E

Контроллер Xinje XSDH-60A32-E представляет собой высокопроизводительный программируемый логический контроллер (ПЛК), разработанный для решения широкого круга задач промышленной автоматизации. Этот контроллер сочетает в себе обширные возможности ввода/вывода, мощные коммуникационные функции и гибкость программирования, что делает его идеальным выбоЛом для сложных систем управления.

Одной из ключевых особенностей Контроллера Xinje XSDH-60A32-E является его способность работать в среде программирования CODESYS, полностью соответствующей стандарту IEC-61131-3. Это обеспечивает инженерам доступ к различным методам программирования, включая ST (Structured Text), SFC (Sequential Function Chart), FBD (Function Block Diagram), CFC (Continuous Function Chart), LD (Ladder Diagram) и IL (Instruction List), что значительно упрощает разработку и отладку алгоритмов управления. Контроллер поддерживает спецификацию программирования PLCopen, что позволяет использовать стандартные функциональные библиотеки и разрабатывать собственные функциональные блоки.

Контроллер Xinje XSDH-60A32-E оснащен мощным процессором ARM Cortex A8 с тактовой частотой 1 ГГц, обеспечивающим высокую скорость обработки данных. Для хранения программ и данных предусмотрено 32 МБ Flash-памяти. Устройство предлагает широкие возможности расширения, поддерживая до 16 правых модулей и 1 левый модуль, что позволяет увеличить общее количество точек ввода/вывода до 572.

В области коммуникаций Контроллер Xinje XSDH-60A32-E выделяется поддержкой протокола EtherCAT, который обеспечивает высокоскоростное управление движением с циклом синхронизации 4 оси/1 мс, 16 осей/2 мс и 32 оси/4 мс. Контроллер поддерживает до 32 узлов связи EtherCAT и способен выполнять 3-осевую линейную, дуговую и спиральную интерполяцию, а также имеет 32 канала электронных кулачков. Помимо EtherCAT, контроллер оснащен двумя портами LAN (RJ45), одним портом RS-232 и одним портом RS-485, поддерживая различные промышленные протоколы, такие как EtherNet/IP, Modbus TCP, Modbus RTU, OPC UA, TCP/IP и UDP.

Основные технические характеристики:

• Тип: Программируемый логический контроллер (ПЛК).
• Количество дискретных входов: 36 каналов.
• Тип дискретных входов: Мокрый контакт, NPN/PNP с внешним питанием (уровень логической 1: 24 В).
• Количество дискретных выходов: 24 канала транзисторного типа.
• Тип дискретных выходов: Открытый коллектор (Приемник NPN), выходное напряжение 5-30 В, максимальный выходной ток 300 мА.
• Высокоскоростные счетчики: 4 канала, до 100 КГц (режим AB-фазы) или 200 КГц (однофазный инкрементальный режим).
• Процессор: ARM Cortex A8, 1 ГГц.
• Программная емкость: 32 МБ Flash.
• Емкость данных: 32 МБ.
• Коммуникационные порты: 1x RS-232, 1x RS-485, 2x LAN (RJ45).
• Поддерживаемые протоколы: EtherCAT (Master), EtherNet/IP, Modbus TCP, Modbus RTU, OPC UA, TCP/IP, UDP, Tag communication.
• Среда программирования: CODESYS (соответствие IEC-61131-3).
• Методы программирования: ST, SFC, FBD, CFC, LD, IL.
• Питание: 220 В переменного тока.
• Максимальное количество точек ввода/вывода: 572.
• Количество модулей расширения: До 16 правых, 1 левый.
• Управление движением: Поддержка EtherCAT (до 32 узлов), 32 канала электронных кулачков, 3-осевая линейная, дуговая и спиральная интерполяция.
• Рабочая температура: От 0°C до 55°C.
• Влажность: От 5% до 95% (без конденсации).
• Габариты (ШхВхГ): 177.2 мм x 90 мм x 108 мм.
• Вес: 0.78 кг (нетто).
• Тип установки: DIN-рейка, винтами M3.
